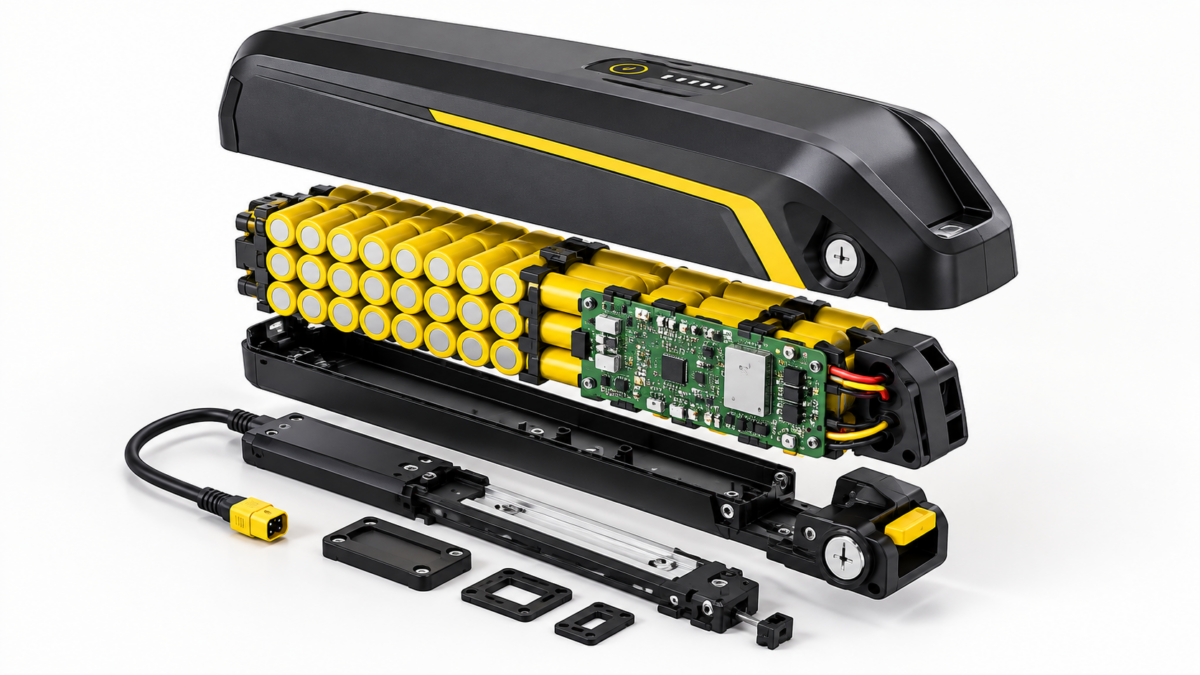

⚙️ Anatomia baterii rowerowej – podstawowa budowa
Zanim zagłębimy się w szczegóły techniczne, warto zrozumieć podstawową strukturę baterii do roweru elektrycznego. Każda bateria składa się z kilku kluczowych elementów:
- Ogniwa litowo-jonowe – podstawowe jednostki magazynujące energię
- System zarządzania baterią (BMS) – elektronika kontrolująca pracę baterii
- Przewody i połączenia wewnętrzne – zapewniające przepływ prądu między komponentami
- Obudowa ochronna – chroniąca wewnętrzne elementy przed uszkodzeniami i warunkami zewnętrznymi
- System mocowania – umożliwiający bezpieczne zamontowanie baterii do ramy
Ta struktura pozostaje podobna niezależnie od producenta, choć konkretne rozwiązania techniczne mogą się różnić. Przyjrzyjmy się teraz każdemu z tych elementów bardziej szczegółowo.
🔥 Ogniwa – fundamentalny budulec baterii
Ogniwa są sercem każdej baterii do roweru elektrycznego. To właśnie w nich zachodzą reakcje elektrochemiczne umożliwiające magazynowanie i uwalnianie energii elektrycznej. Warto jednak zrozumieć, że nie wszystkie ogniwa są sobie równe.
Formaty ogniw stosowane w bateriach rowerowych
Baterie rowerowe wykorzystują najczęściej jeden z trzech formatów ogniw:
⚡ Ogniwa cylindryczne
Najbardziej rozpowszechniony format, szczególnie popularny w standardzie 18650 (gdzie 18 oznacza średnicę 18mm, a 65 długość 65mm). Inne popularne formaty to:
- 21700 – nowszy standard oferujący większą pojemność
- 26650 – używany w niektórych bateriach wymagających wysokich prądów rozładowania
Ogniwa cylindryczne mają metalową obudowę, co zwiększa ich wytrzymałość mechaniczną i pomaga w odprowadzaniu ciepła. Pojedyncze ogniwo 18650 zazwyczaj ma pojemność 2000-3500 mAh i napięcie nominalne 3,6-3,7V.
📦 Ogniwa pryzmatyczne
Mają kształt prostopadłościanu i są zazwyczaj większe od cylindrycznych. Pozwalają na lepsze wykorzystanie przestrzeni w baterii, ale są trudniejsze w chłodzeniu. W rowerach elektrycznych stosowane rzadziej – częściej w e-skuterach lub niektórych chińskich systemach. Wiodący producenci jak Bosch i Shimano preferują ogniwa cylindryczne 21700.
💎 Ogniwa typu pouch (saszetkowe)
Mają elastyczną obudowę foliową i są najlżejsze ze wszystkich typów. Jednak ich delikatna konstrukcja wymaga dodatkowej ochrony mechanicznej. W rowerach elektrycznych spotykane rzadziej, głównie w najwyższej klasy lekkich e-bikach.
Wewnętrzna budowa ogniwa litowo-jonowego
Niezależnie od formatu, wewnętrzna struktura ogniwa litowo-jonowego obejmuje:
- Elektrodę dodatnią (katodę) – najczęściej wykonaną z tlenków metali zawierających lit
- Elektrodę ujemną (anodę) – typowo wykonaną z grafitu
- Elektrolit – substancję przewodzącą jony litu między elektrodami
- Separator – cienką membranę zapobiegającą zwarciu między elektrodami
Podczas ładowania jony litu (Li⁺) przemieszczają się z katody do anody, gdzie są magazynowane w strukturze grafitu poprzez proces interkalacji. Podczas rozładowania (używania baterii) proces zachodzi w odwrotnym kierunku – jony wędrują z anody z powrotem do katody, generując przepływ elektronów w obwodzie zewnętrznym, który zasila silnik roweru.
Skład chemiczny ogniw – co oznaczają tajemnicze skróty?
Ogniwa litowo-jonowe różnią się składem chemicznym katody, co wpływa na ich parametry. Najpopularniejsze typy to:
NMC (Nikiel-Mangan-Kobalt)
Obecnie najczęściej stosowany typ ogniw w rowerach elektrycznych. Oferuje dobry balans między:
- Wysoką gęstością energii
- Dobrą żywotność (typowo 800-2000 cykli do 70-80% pojemności początkowej, zależnie od wariantu chemicznego i warunków użytkowania)
- Dobrą wydajnością prądową
Producenci stale doskonalą proporcje metali, dążąc do zmniejszenia zawartości kobaltu (który jest drogi i problematyczny ekologicznie) – stąd różne warianty jak NMC 532, NMC 811 itp., gdzie liczby oznaczają proporcje niklu, manganu i kobaltu.
LFP (Litowo-Żelazowo-Fosforanowe)
Charakteryzują się:
- Wyjątkową żywotnością (2000-4000 cykli)
- Wysokim bezpieczeństwem termicznym
- Niższą gęstością energii (cięższe baterie)
- Lepszą tolerancją na pełne ładowanie i rozładowanie
Ogniwa LFP są często wybierane do rowerów miejskich i cargo, gdzie waga ma mniejsze znaczenie niż trwałość.
NCA (Nikiel-Kobalt-Aluminium)
Oferują:
- Bardzo wysoką gęstość energii
- Dobrą wydajność prądową
- Mniejszą stabilność termiczną
- Umiarkowaną żywotność
W rowerach elektrycznych spotykane rzadziej, głównie w niektórych modelach premium wykorzystujących ogniwa Panasonic z serii NCR (NCA). Specialized Turbo Levo używa przeważnie ogniw NMC (np. Samsung 35E/50E), choć niektóre systemy Brose mogą stosować NCA.
📊 Konfiguracja ogniw – klucz do napięcia i pojemności
Pojedyncze ogniwo litowo-jonowe ma napięcie nominalne około 3,6-3,7V – znacznie za mało dla napędu rowerowego. Dlatego ogniwa są łączone w szeregowo-równoległe układy, tworząc baterię o odpowiednim napięciu i pojemności.
Układ szeregowy i równoległy
⚡ Połączenie szeregowe
Połączenie szeregowe ogniw zwiększa napięcie baterii. Na przykład 10 ogniw w szeregu daje około 36V (10 × 3,6V).
🔋 Połączenie równoległe
Połączenie równoległe zwiększa pojemność i maksymalny prąd. Na przykład 3 ogniwa 18650 o pojemności 3000mAh połączone równolegle dają 9000mAh (3 × 3000mAh).
Baterie rowerowe wykorzystują kombinację obu typów połączeń. Ich konfigurację często zapisuje się za pomocą specjalnej notacji.
Notacja konfiguracji baterii – co oznacza 10S3P?
W specyfikacjach baterii często spotyka się oznaczenia jak 10S4P, 13S5P itp. Co one oznaczają?
- Liczba przed literą S oznacza liczbę ogniw połączonych Szeregowo
- Liczba przed literą P oznacza liczbę takich zestawów połączonych Równolegle
💡 Przykład: Konfiguracja 10S4P oznacza:
- 10 ogniw w szeregu (dając napięcie 36V)
- 4 takie zestawy połączone równolegle
- Łącznie 40 ogniw (10 × 4)
Jeżeli w takiej konfiguracji użyto ogniw 18650 o pojemności 3000mAh, to łączna pojemność baterii wyniesie 12000mAh (12Ah) przy napięciu 36V.
Popularne konfiguracje w rowerach elektrycznych to:
Fizyczne ułożenie ogniw wewnątrz baterii
Sposób fizycznego rozmieszczenia ogniw wewnątrz obudowy zależy od jej kształtu i przeznaczenia. W bateriach montowanych na ramie ogniwa są zazwyczaj ułożone w regularną matrycę. W bateriach zintegrowanych z ramą układ jest bardziej złożony, dostosowany do kształtu rury ramy.
Ogniwa cylindryczne najczęściej układa się w jeden z trzech wzorów:
- Układ rzędowy – ogniwa ułożone w rzędy (najprostszy montaż)
- Układ szachownicowy – ogniwa przesunięte względem siebie (lepsza gęstość upakowania)
- Układ heksagonalny – ogniwa ułożone jak plaster miodu (najlepsza gęstość upakowania)
Między ogniwami często umieszcza się materiały termoprzewodzące lub izolacyjne, które pomagają w zarządzaniu temperaturą całej baterii.
🧠 System zarządzania baterią (BMS) – elektroniczny mózg
Jednym z najbardziej zaawansowanych technologicznie elementów nowoczesnej baterii rowerowej jest system zarządzania baterią (Battery Management System – BMS). To właśnie ten układ elektroniczny zapewnia bezpieczne i efektywne działanie ogniw litowo-jonowych.
Funkcje BMS w baterii rowerowej
System zarządzania baterią pełni kilka kluczowych funkcji:
- Zabezpieczenie przed przeładowaniem – odcina ładowanie, gdy napięcie dowolnego ogniwa przekroczy bezpieczny poziom (typowo 4,2V)
- Zabezpieczenie przed nadmiernym rozładowaniem – odcina zasilanie, gdy napięcie ogniwa spadnie poniżej bezpiecznego poziomu (zwykle 2,8-3,0V)
- Ochrona przed przegrzaniem – monitoruje temperaturę i odcina pracę, gdy przekroczone zostaną bezpieczne wartości
- Ochrona przed zwarciem – szybko reaguje na nieprawidłowe przepływy prądu
- Ograniczenie prądowe – pilnuje, aby prąd ładowania i rozładowania nie przekroczył bezpiecznych wartości dla ogniw
Wszystkie te funkcje bezpieczeństwa są zgodne z międzynarodowymi standardami bezpieczeństwa dla baterii litowo-jonowych, takimi jak UL 2580 czy IEC 62133.
Balansowanie ogniw
Jedną z najważniejszych funkcji BMS jest balansowanie napięcia między poszczególnymi ogniwami. Ze względu na drobne różnice produkcyjne, ogniwa w baterii nie rozładowują się i nie ładują identycznie. Bez balansowania niektóre ogniwa mogłyby osiągać niebezpiecznie wysokie lub niskie napięcia, podczas gdy inne działałyby w optymalnym zakresie.
⚖️ Balansowanie pasywne
Rozładowuje nadmiernie naładowane ogniwa poprzez rezystory (najczęściej podczas ładowania)
🔄 Balansowanie aktywne
Przekazuje energię z bardziej naładowanych ogniw do mniej naładowanych. Stosowane w markowych systemach premium (Bosch, Shimano, Yamaha) jako bardziej efektywne rozwiązanie z mniejszymi stratami cieplnymi.
Monitoring i raportowanie
Zaawansowane systemy BMS zbierają dane o baterii i udostępniają je:
- Kontrolerowi roweru – informacje o poziomie naładowania, dostępnej mocy
- Użytkownikowi – poprzez wyświetlacz lub aplikację mobilną
- Serwisowi – dane diagnostyczne o stanie baterii i historii użytkowania
Fizyczna budowa BMS
System zarządzania baterią to płytka drukowana zawierająca:
- Mikroprocesor – centralną jednostkę sterującą
- Układy pomiarowe – do monitorowania napięcia i temperatury
- Tranzystory MOSFET – jako przełączniki kontrolujące przepływ prądu
- Rezystory balansujące – do wyrównywania napięć
- Czujniki temperatury – rozmieszczone w strategicznych punktach baterii
- Interfejsy komunikacyjne – do łączności z kontrolerem roweru
W zależności od konstrukcji baterii, BMS może być umieszczony:
- Na górze lub na dole zestawu ogniw
- Wzdłuż boku baterii
- W oddzielnej komorze obudowy
🔌 Połączenia wewnętrzne – krwiobieg baterii
Ogniwa i BMS muszą być ze sobą odpowiednio połączone, aby bateria działała jako zintegrowany system. Te połączenia są krytycznym elementem, często pomijanym w opisach technicznych.
Taśmy i przewody łączące ogniwa
Do łączenia ogniw wykorzystuje się:
🔗 Niklowe taśmy przewodzące
Płaskie paski o grubości 0,1-0,3mm do łączenia ogniw cylindrycznych (zgrzewane punktowo)
⚡ Przewody miedziane
Stosowane w bardziej zaawansowanych konstrukcjach (wymagają lutowania)
💎 Elastyczne płytki PCB
W najnowocześniejszych bateriach (zapewniają kompaktowość i niezawodność)
Szerokość i grubość tych połączeń jest starannie dobierana – muszą przewodzić duże prądy, ale jednocześnie nie mogą wprowadzać zbyt dużej rezystancji. Niektóre baterie premium wykorzystują podwójne taśmy niklowe dla zmniejszenia rezystancji wewnętrznej.
Połączenia z BMS
Każde ogniwo (lub grupa równoległych ogniw) musi być monitorowane przez BMS. Służą do tego cienkie przewody (zazwyczaj silikonowe), podłączone do:
- Dodatniego bieguna każdego ogniwa/grupy w szeregu
- Ujemnego bieguna każdego ogniwa/grupy w szeregu
Te przewody balansujące pozwalają BMS na pomiar napięcia każdego ogniwa i na balansowanie. Dodatkowo, BMS posiada grubsze przewody główne do:
- Ładowania baterii
- Dostarczania prądu do kontrolera roweru
Czujniki temperatury
Wewnątrz baterii rozmieszczone są czujniki temperatury (najczęściej termistory NTC), które przekazują informacje do BMS. Czujniki umieszcza się w strategicznych punktach:
- W centrum baterii (gdzie temperatura jest zazwyczaj najwyższa)
- Przy ogniwach najbliżej BMS
- Przy wyjściu zasilania (gdzie przepływa największy prąd)
W wysokiej jakości bateriach może być od 3 do nawet 8 czujników temperatury, zapewniających szczegółowy obraz stanu termicznego całego układu.
🛡️ Obudowa i system mocowania – zewnętrzna warstwa ochronna
Ogniwa i elektronika wymagają solidnej ochrony przed uszkodzeniami mechanicznymi i czynnikami atmosferycznymi. Temu służy obudowa baterii.
Materiały używane w obudowach
Najczęściej stosowane materiały to:
Tworzywa sztuczne ABS
Stosowane w większości baterii ze względu na lekkość i dobre właściwości izolacyjne
Poliwęglan
W bateriach wymagających większej wytrzymałości mechanicznej
Aluminium
W bateriach premium, zapewnia doskonałe odprowadzanie ciepła i ochronę mechaniczną
Materiały kompozytowe
W najwyższej klasy rozwiązaniach, łączące lekkość z wytrzymałością
Wewnątrz obudowy często stosuje się dodatkowe materiały:
- Pianki ochronne – amortyzujące wstrząsy
- Żele termoprzewodzące – poprawiające odprowadzanie ciepła
- Materiały ognioodporne – zwiększające bezpieczeństwo w przypadku awarii
Uszczelnienia i stopień ochrony IP
Baterie rowerowe muszą być odporne na wilgoć i pył. Dlatego ważnym parametrem jest stopień ochrony IP:
Aby osiągnąć te parametry, w bateriach stosuje się:
- Uszczelki gumowe lub silikonowe – na łączeniach części obudowy
- Membrany wyrównujące ciśnienie – pozwalające na „oddychanie” baterii bez wpuszczania wilgoci
- Specjalne uszczelnienia złączy elektrycznych – często z dodatkową zaślepką
Systemy mocowania baterii do roweru
Sposób montażu baterii do ramy jest kluczowy dla wygody użytkowania. Najbardziej rozpowszechnione systemy to:
📍 Baterie na dolnej rurze
- Posiadają prowadnice i zaczepy do montażu na specjalnej podstawie
- Zazwyczaj blokowane są kluczykiem
- Mają system zapobiegający wypadnięciu podczas jazdy po nierównościach
🔒 Zintegrowane z ramą
- Wsuwane są do specjalnego otworu w ramie
- Często posiadają uchwyt ułatwiający wyjmowanie
- Mogą mieć dodatkowy mechanizm wypychający po odblokowaniu
🎒 Baterie bagażnikowe
- Montowane są na szynie pod bagażnikiem
- Często mają prostszy system mocowania
- Są lepiej chronione przez konstrukcję bagażnika
🔌 Złącza i interfejsy zewnętrzne – punkty komunikacji
Bateria musi łączyć się z ładowarką i kontrolerem roweru, a także często z wyświetlaczem czy aplikacją mobilną. Służą do tego różnorodne złącza i interfejsy.
Złącza ładowania
W zależności od producenta, baterie wykorzystują różne typy złączy do ładowania:
- Złącza cylindryczne – zazwyczaj 5,5mm × 2,1mm lub podobne (w prostszych systemach)
- Złącza własnościowe – unikalne dla danego producenta (np. Bosch, Shimano, Yamaha)
- Złącza wielopinowe – łączące funkcje ładowania i komunikacji
- Złącza magnetyczne – w nowszych modelach, ułatwiające podłączanie
Złącza zasilania i komunikacji
Do połączenia z kontrolerem napędu służą:
- Szyny stykowe – w bateriach zintegrowanych z ramą, styki łączą się automatycznie po wsunięciu baterii
- Złącza wielopinowe – w bateriach montowanych na zewnątrz
- Złącza zatrzaskowe – zapewniające pewne połączenie, nawet podczas wstrząsów
Liczba pinów w złączu zależy od zaawansowania systemu:
Interfejsy diagnostyczne i komunikacyjne
Nowoczesne baterie do rowerów elektrycznych posiadają również:
- Porty diagnostyczne – często ukryte pod zaślepką, służące do serwisowania
- Moduły Bluetooth/ANT+ – do bezprzewodowej komunikacji z aplikacjami
- Wskaźniki LED – informujące o stanie naładowania i potencjalnych problemach
W niektórych zaawansowanych systemach (np. Bosch, Specialized) bateria może przechowywać szczegółowy dziennik użytkowania, który serwis może odczytać podczas diagnostyki.
🏆 Porównanie technologii baterii od czołowych producentów
Warto przyjrzeć się, jak w praktyce różnią się rozwiązania stosowane przez wiodących producentów systemów e-bike.
Bosch PowerTube i PowerPack
Baterie Bosch używają:
- Wysokiej jakości ogniw NMC
- Systemów BMS (głównie z balansowaniem pasywnym, aktywne w nowszych modelach Smart System od 2022)
- Obudowy wykonanej z kompozytów i aluminium
- Złączy własnościowych zabezpieczonych przed pomyłkowym podłączeniem
- Systemu „Smart System” z certyfikatem bezpieczeństwa AXA
🌟 Unikalne cechy:
- System podwójnych zabezpieczeń „Double Lock”
- Elastyczna konstrukcja PowerTube pozwalająca na montaż pod różnymi kątami dzięki segmentowej budowie
- Możliwość aktualizacji oprogramowania BMS
Shimano STEPS
Baterie Shimano STEPS charakteryzują się:
- Kompaktową budową
- Ogniwami cylindrycznymi w konfiguracji 10S4P lub 13S4P
- Systemem automatycznej diagnostyki „E-Tube”
- Wodoodporną obudową (IP67)
⚡ Wyróżniki:
- System „Platform BMS” umożliwiający szybkie usuwanie problemów poprzez wymianę modułów
- Mechanizm automatycznego odłączania w razie wykrycia nieprawidłowości
Specialized
Specialized w swoich e-bikach stosuje:
- Mieszane formaty ogniw (cylindryczne i pryzmatyczne)
- Zaawansowane algorytmy zarządzania mocą
- System Mission Control do komunikacji ze smartfonem
- Rozwiązania zwiększające gęstość energii
💎 Cecha charakterystyczna:
- „Smart Control” – automatyczne dostosowanie mocy do planowanej trasy
- „Ladder BMS” – architektura pozwalająca na używanie baterii nawet przy częściowej awarii BMS
🚀 Przyszłość technologii baterii rowerowych
Technologia baterii rozwija się dynamicznie, a już teraz możemy zaobserwować trendy, które będą kształtować przyszłość zasilania rowerów elektrycznych.
Nowe chemie ogniw
Naukowcy pracują nad alternatywami dla obecnych technologii:
⚡ Baterie litowo-siarkowe
Teoretycznie do 10× większa gęstość energii, choć realne prototypy osiągają obecnie ~2-3× więcej niż Li-ion
🛡️ Ogniwa ze stałym elektrolitem
Eliminujące palny elektrolit, zwiększające bezpieczeństwo
🌍 Technologie bez kobaltu
Zmniejszające koszty i wpływ środowiskowy
💎 Baterie litowo-powietrzne
Teoretycznie oferujące największą możliwą gęstość energii
Inteligentne baterie
Przyszłe baterie będą znacznie inteligentniejsze:
- Samodzielnie optymalizujące się pod względem wydajności i żywotności
- Adaptujące się do stylu jazdy użytkownika
- Komunikujące się z innymi urządzeniami w ekosystemie IoT
- Oferujące zaawansowaną diagnostykę i predykcję awarii
Producenci tacy jak Bosch już teraz wprowadzają funkcje uczenia maszynowego do algorytmów zarządzania baterią, co pozwala na bardziej precyzyjne szacowanie zasięgu.
Zintegrowane rozwiązania strukturalne
Pojawia się trend w kierunku baterii strukturalnych, gdzie bateria jest integralną częścią konstrukcji roweru:
- Baterie zintegrowane z ramą, pełniące jednocześnie funkcję wzmocnienia strukturalnego
- Rozwiązania, gdzie ogniwa są rozmieszczone w wielu miejscach roweru, co pozwala na lepszą dystrybucję masy
- Baterie w formie elastycznych paneli, które można montować w nietypowych miejscach
❓ FAQ: Najczęstsze pytania o budowę baterii rowerowych
📝 Podsumowanie
Bateria do roweru elektrycznego to zaawansowany system, który łączy w sobie nowoczesną elektrochemię, elektronikę i mechanikę. Jej wewnętrzna struktura, choć niewidoczna dla oka użytkownika, jest kluczowym czynnikiem wpływającym na wydajność, bezpieczeństwo i żywotność całego roweru elektrycznego.
Jak widzieliśmy, typowa bateria składa się z:
- Ogniw litowo-jonowych połączonych w konfiguracjach szeregowo-równoległych
- Zaawansowanego systemu zarządzania baterią (BMS)
- Sieci połączeń wewnętrznych i czujników
- Wytrzymałej obudowy z systemem mocowania
- Interfejsów zewnętrznych do ładowania i komunikacji
Każdy z tych elementów jest starannie projektowany, aby zapewnić optymalne działanie w różnych warunkach i sytuacjach. Jakość zastosowanych materiałów i rozwiązań technicznych ma bezpośrednie przełożenie na trwałość i niezawodność całego systemu zasilania.
W miarę rozwoju technologii baterie do rowerów elektrycznych stają się coraz bardziej zaawansowane, oferując większą pojemność przy mniejszej wadze oraz inteligentne funkcje zarządzania energią. Trendy takie jak nowe chemie ogniw, inteligentne algorytmy czy strukturalna integracja z ramą wskazują na przyszłość, w której baterie będą jeszcze bardziej wydajne i zintegrowane.
Zrozumienie, jak zbudowana jest bateria do rowerów elektrycznych, pozwala na bardziej świadome użytkowanie, lepszą konserwację i w efekcie dłuższą żywotność tego kosztownego elementu. Niezależnie od tego, czy jesteś użytkownikiem roweru elektrycznego, czy dopiero rozważasz jego zakup, podstawowa wiedza o technologii baterii pomoże Ci podejmować lepsze decyzje dotyczące eksploatacji i ewentualnych napraw.
Zachęcam do podzielenia się w komentarzach własnymi doświadczeniami związanymi z bateriami do rowerów elektrycznych. Jeśli masz pytania, które nie zostały omówione w artykule, również zapraszam do dyskusji. Odwiedź też naszą stronę na Facebooku: https://www.facebook.com/pozdrower, gdzie regularnie publikujemy więcej ciekawych informacji o rowerach elektrycznych i ich komponentach.
Dodaj komentarz
