Data ostatniej aktualizacji: 2026-05-07
- Sterownik to elektroniczny moduł zarządzający silnikiem. Pobiera energię z akumulatora i podaje ją do silnika w kontrolowany sposób.
- To nie bateria sama napędza rower. Akumulator dostarcza energię, ale to sterownik decyduje, ile prądu trafi do silnika i kiedy.
- Od sterownika zależy charakter jazdy. Ten sam silnik może pracować łagodnie, nerwowo, płynnie albo szarpiąco — zależnie od sterownika, czujników i ustawień.
- W legalnym rowerze elektrycznym typu pedelec wspomaganie działa tylko podczas pedałowania, a jego moc jest stopniowo redukowana i odcinana przed 25 km/h. Limit mocy znamionowej ciągłej silnika w standardowym EPAC wynosi 250 W.
- Najczęstsze objawy problemu ze sterownikiem to szarpanie silnika, brak reakcji na pedałowanie, błędy na wyświetlaczu, losowe wyłączanie wspomagania albo przegrzewanie układu.
Czym jest sterownik roweru elektrycznego?
Sterownik roweru elektrycznego to moduł elektroniczny, który zarządza pracą silnika. W najprostszym ujęciu działa jak pośrednik między akumulatorem, silnikiem, czujnikami i wyświetlaczem. Akumulator dostarcza energię, ale sterownik decyduje, kiedy i w jakiej ilości ta energia ma trafić do silnika.
W rowerach z silnikiem w piaście sterownik często znajduje się w osobnej aluminiowej puszce, zwykle przy ramie, pod baterią, w skrzynce kontrolera albo w okolicy suportu. W droższych systemach centralnych, takich jak Bosch, Shimano, Yamaha czy Brose, elektronika sterująca jest najczęściej zintegrowana z jednostką napędową — szczegółowe porównanie obu rozwiązań znajdziesz w artykule o tym, czy lepszy jest silnik centralny czy silnik w piaście. Użytkownik nie widzi wtedy osobnego pudełka, ale zasada pozostaje podobna: ktoś musi zarządzać silnikiem. Tym kimś jest właśnie sterownik.

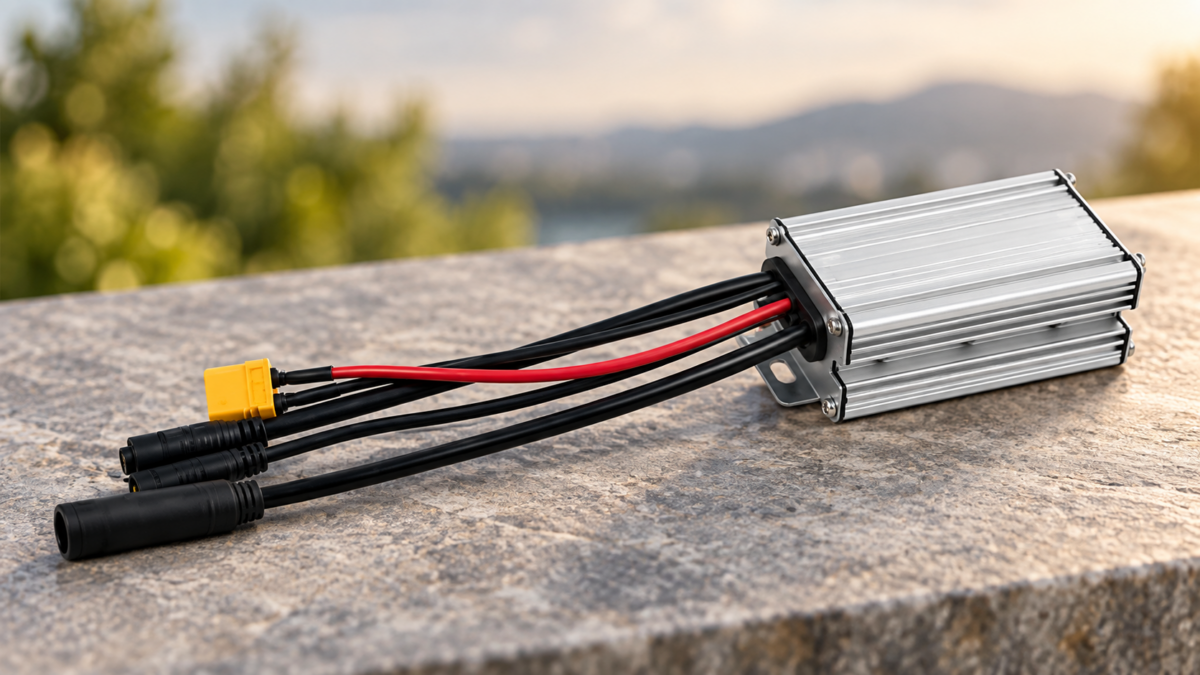

Przykładowy sterownik roweru elektrycznego. W wielu nowoczesnych systemach elektronika może być ukryta wewnątrz silnika.
Sterownik odbiera sygnały między innymi z:
- czujnika pedałowania, czyli PAS,
- czujnika momentu obrotowego, jeśli rower go ma,
- czujnika prędkości,
- klamek hamulcowych z czujnikami odcięcia napędu,
- manetki gazu, jeśli dany system ją obsługuje,
- wyświetlacza lub panelu sterowania,
- akumulatora lub systemu BMS — w bardziej zaawansowanych rowerach,
- silnika, np. z czujników Halla, czujnika temperatury lub informacji o prędkości obrotowej.
Na podstawie tych danych sterownik oblicza, jak mocno ma wspomóc jazdę. Jeśli jedziesz spokojnie po płaskim w trybie Eco, podaje do silnika niewielki prąd. Jeśli ruszasz pod górę z ciężkim bagażem w trybie Turbo, prąd jest większy, a silnik dostaje wyższy moment obrotowy.
Jak działa sterownik roweru elektrycznego krok po kroku?
Najprościej wyobrazić sobie sytuację: wsiadasz na rower, wybierasz tryb wspomagania i zaczynasz pedałować. W tym momencie dzieje się kilka rzeczy naraz.
Czujnik wykrywa pedałowanie
W tańszych rowerach najczęściej pracuje czujnik kadencji. Wykrywa on, że korba się obraca. Nie wie jednak, czy naciskasz mocno, czy tylko lekko kręcisz pedałami. W droższych rowerach elektrycznych stosuje się czujnik momentu obrotowego, który mierzy siłę nacisku na pedały. Dzięki temu wspomaganie jest bardziej naturalne.
Sterownik analizuje sygnały
Sterownik sprawdza wybrany tryb wspomagania, prędkość jazdy, sygnał z czujnika pedałowania, ewentualny sygnał z manetki, stan hamulców i napięcie akumulatora. W bardziej zaawansowanych systemach dochodzą jeszcze dane z czujnika momentu, temperatury silnika, BMS-u baterii czy aplikacji.
Sterownik wylicza potrzebną moc
Jeśli rower ma wspomaganie oparte na czujniku kadencji, sterownik zwykle działa bardziej schodkowo: poziom 1 daje mało mocy, poziom 5 dużo. Jeśli rower ma czujnik momentu, wspomaganie jest bardziej proporcjonalne do siły nacisku na pedały. Im mocniej pracujesz nogami, tym mocniej pomaga silnik.
Elektronika steruje prądem silnika
Akumulator podaje prąd stały, a silnik BLDC lub PMSM wymaga odpowiednio sterowanych faz. Sterownik używa tranzystorów mocy, najczęściej MOSFET-ów, aby bardzo szybko przełączać prąd i tworzyć właściwy przebieg zasilania dla silnika. W praktyce robi to tysiące razy na sekundę.
Silnik pomaga dokładnie tak, jak pozwala sterownik
Efekt odczuwasz jako wspomaganie. Jeśli sterownik jest dobrze zaprogramowany, rower rusza płynnie, nie szarpie i nie marnuje energii. Jeśli sterownik jest prosty albo źle ustawiony, rower może reagować z opóźnieniem, zbyt gwałtownie albo nierówno.
Sterownik a BMS — tego nie warto mylić
W artykułach o rowerach elektrycznych często miesza się dwa pojęcia: sterownik i BMS. To błąd. Oba elementy współpracują, ale robią coś innego — szczegółową rolę systemu zarządzania baterią opisaliśmy w artykule o tym, czym jest BMS w rowerach elektrycznych.
| Element | Za co odpowiada | Przykład działania |
|---|---|---|
| Sterownik | Steruje silnikiem i decyduje, ile prądu trafi do napędu. | Zwiększa moc na podjeździe albo odcina napęd po naciśnięciu hamulca. |
| BMS baterii | Chroni ogniwa akumulatora przed zbyt głębokim rozładowaniem, przeładowaniem, przeciążeniem i przegrzaniem. | Odłącza baterię, gdy napięcie spada poniżej bezpiecznego poziomu. |
Jakie funkcje pełni sterownik roweru elektrycznego?
- Reguluje moc silnika — kontroluje prąd płynący z baterii do silnika, a więc wpływa na przyspieszenie, moment obrotowy i zużycie energii.
- Obsługuje poziomy wspomagania — tryby Eco, Tour, Sport czy Turbo to w praktyce różne mapy pracy sterownika.
- Odcina napęd przy hamowaniu — po naciśnięciu klamki hamulca sterownik powinien natychmiast przerwać zasilanie silnika.
- Chroni silnik i elektronikę — ogranicza prąd, redukuje moc przy przegrzaniu i może wyłączyć napęd w razie zwarcia lub przeciążenia.
- Komunikuje się z wyświetlaczem — przekazuje informacje o prędkości, trybie wspomagania, stanie baterii, błędach i przebiegu.
- Ogranicza prędkość wspomagania — w legalnym rowerze typu EPAC/pedelec wspomaganie musi zanikać i zostać odcięte przed 25 km/h.
- Może obsługiwać dodatkowe funkcje — np. światła, tempomat w pojazdach poza kategorią EPAC, rekuperację w wybranych silnikach, aplikację mobilną albo diagnostykę.
Sterownik a przepisy: co jest legalne w rowerze elektrycznym?
W standardowym rowerze elektrycznym typu EPAC/pedelec, czyli takim, który jest traktowany jak zwykły rower, wspomaganie powinno działać tylko podczas pedałowania. Silnik może mieć maksymalną moc znamionową ciągłą 250 W, a wspomaganie powinno być stopniowo redukowane i ostatecznie odcięte przed osiągnięciem 25 km/h.
To bardzo ważne, bo sterownik technicznie potrafi często więcej niż pozwala prawo. W wielu tańszych rowerach lub zestawach konwersyjnych można zmienić limit prędkości, prąd maksymalny albo tryb pracy manetki. Nie oznacza to jednak, że taka konfiguracja jest legalna na drogach publicznych.
Podniesienie limitu prędkości, zwiększenie mocy lub uruchomienie niezależnej manetki gazu może sprawić, że rower przestanie być legalnym pedelekiem. W praktyce może wtedy wejść w kategorię pojazdu wymagającego homologacji, rejestracji, ubezpieczenia i odpowiednich uprawnień. Więcej o tym znajdziesz w artykule o tym, jakie przepisy prawne dla rowerów elektrycznych warto znać.

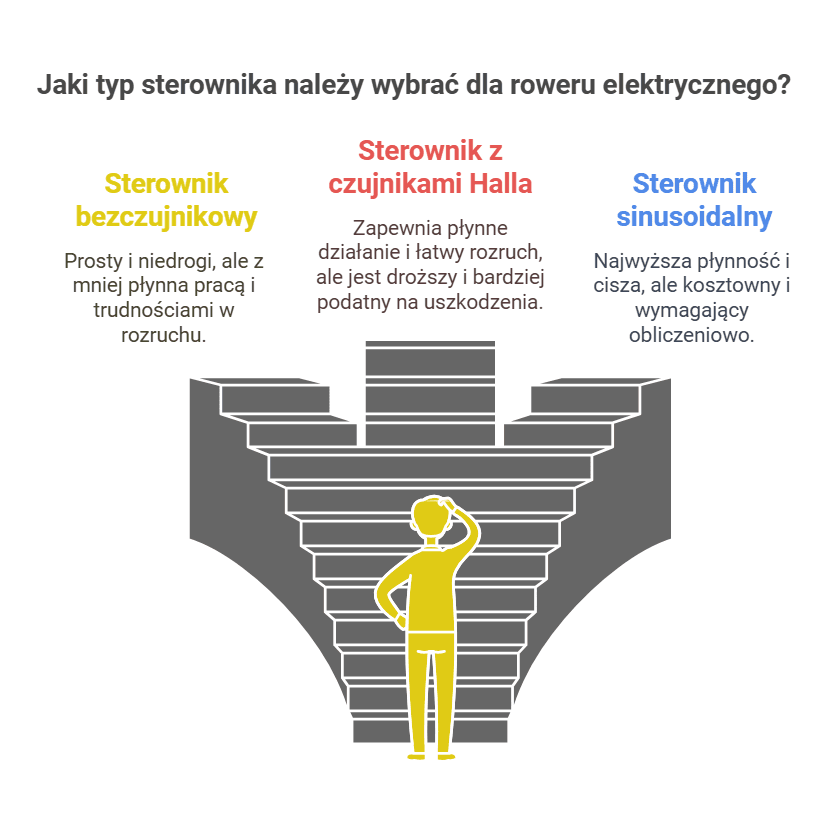

Rodzaje sterowników w rowerach elektrycznych
Nie każdy sterownik działa tak samo. Różnice dotyczą sposobu wykrywania pozycji wirnika, kształtu prądu podawanego do silnika i algorytmu sterowania. Dla użytkownika najważniejsze są trzy rzeczy: płynność ruszania, kultura pracy i efektywność zużycia energii.
Sterowniki z czujnikami Halla
W silniku znajdują się czujniki Halla, które informują sterownik o położeniu wirnika. Dzięki temu sterownik wie, którą fazę silnika zasilić w danym momencie. To rozwiązanie dobrze sprawdza się przy ruszaniu z miejsca, pod obciążeniem i przy niskich prędkościach.
Zalety
|
Wady
|
Sterowniki bezczujnikowe
Sterownik bezczujnikowy nie korzysta z czujników Halla. Pozycję wirnika szacuje na podstawie zjawisk elektrycznych zachodzących w silniku, między innymi siły elektromotorycznej zwrotnej, czyli back-EMF. Brzmi skomplikowanie, ale sens jest prosty: sterownik czyta pracę silnika po sygnałach elektrycznych zamiast po osobnych czujnikach.
Zalety
|
Wady
|
Sterowniki trapezowe i sinusoidalne
W prostszych sterownikach prąd podawany do silnika ma bardziej kanciasty przebieg. Takie sterowanie bywa tańsze, ale może powodować większy hałas, wibracje i mniej płynną pracę. Sterownik sinusoidalny podaje prąd w bardziej płynny sposób. Efekt? Silnik pracuje ciszej, łagodniej i zwykle przyjemniej dla użytkownika.
Sterowniki FOC
FOC, czyli Field-Oriented Control, to bardziej zaawansowana metoda sterowania silnikiem. Pozwala precyzyjniej kontrolować moment obrotowy i pracę silnika w różnych warunkach. Takie sterowanie stosuje się w wielu nowoczesnych układach napędowych, szczególnie tam, gdzie liczy się płynność, cicha praca i efektywność.
FOC nie oznacza automatycznie, że rower będzie najlepszy. Nadal liczy się silnik, bateria, czujnik momentu, oprogramowanie i jakość całego systemu. Ale dobrze zaprojektowany sterownik FOC może dać bardzo naturalne wspomaganie i lepszą kulturę pracy niż prosty sterownik trapezowy.
Czujnik kadencji czy czujnik momentu — dlaczego to ważne dla sterownika?
Sterownik sam w sobie nie wie, jak mocno chcesz jechać. Musi dostać informację z czujników. Największą różnicę w codziennej jeździe robi typ czujnika pedałowania — szczegółowe porównanie znajdziesz w artykule czujnik kadencji vs momentu obrotowego.
| Typ czujnika | Jak działa | Odczucia z jazdy |
|---|---|---|
| Czujnik kadencji | Wykrywa obrót korby. | Wspomaganie może działać bardziej zero-jedynkowo. Rower czasem ciągnie mocniej, niż oczekujesz. |
| Czujnik momentu | Mierzy siłę nacisku na pedały. | Wspomaganie jest bardziej naturalne, bo rośnie razem z wysiłkiem rowerzysty. |
Dlatego dwa rowery o tej samej mocy mogą zachowywać się zupełnie inaczej. Jeden będzie spokojnie pomagał, drugi będzie wyrywał spod nóg. To nie zawsze kwestia silnika. Często winne są: prosty czujnik kadencji, agresywna mapa sterownika albo źle dobrane poziomy wspomagania.
Najważniejsze parametry sterownika
Jeśli kupujesz sterownik do zestawu konwersyjnego albo diagnozujesz awarię, nie wystarczy sprawdzić, czy pasuje wtyczka. Trzeba dopasować kilka parametrów.
- Napięcie pracy — sterownik musi pasować do baterii, np. 36 V, 48 V albo 52 V. Zły dobór może uszkodzić elektronikę.
- Maksymalny prąd — im wyższy prąd, tym większa możliwa moc chwilowa, ale też większe obciążenie baterii, silnika i przewodów.
- Typ silnika — inny sterownik może być potrzebny do silnika z czujnikami Halla, inny do pracy bezczujnikowej.
- Kompatybilność z wyświetlaczem — wiele wyświetlaczy działa tylko z konkretnymi sterownikami i protokołami komunikacji.
- Obsługiwane czujniki — PAS, czujnik momentu, czujniki hamulca, czujnik prędkości, czujnik temperatury.
- Programowalność — część sterowników pozwala ustawić limity prądu, prędkości, poziomy PAS, opóźnienie startu czy krzywą narastania mocy.
- Chłodzenie i obudowa — sterownik o wysokim prądzie musi skutecznie oddawać ciepło. Sama deklaracja dużej mocy nie wystarczy.
Sterownik otwarty czy zamknięty system producenta?
W rowerach elektrycznych spotkasz dwa światy. Pierwszy to systemy bardziej otwarte, często używane w konwersjach i tańszych rowerach. Drugi to systemy zamknięte, typowe dla dużych producentów napędów.
Systemy bardziej otwarteW zestawach typu Bafang w rowerach elektrycznych, KT, Lishui czy wielu chińskich rowerach da się czasem wymienić sterownik, wyświetlacz albo czujnik na zgodny zamiennik. Wymaga to jednak znajomości napięcia, wtyczek, protokołów i parametrów silnika. |
Systemy zamknięteW systemach takich jak Bosch, Shimano, Yamaha czy Brose sterownik, bateria, silnik i wyświetlacz zwykle muszą pochodzić z tej samej rodziny. Wymiana na dowolny mocniejszy sterownik praktycznie nie wchodzi w grę. |
Czy sterownik wpływa na zasięg?
Tak, ale nie w magiczny sposób. Największy wpływ na zasięg mają: pojemność baterii, masa roweru i rowerzysty, opony, ciśnienie, teren, wiatr i wybrany tryb wspomagania. Sterownik jest jednak ważny, bo decyduje, jak efektywnie energia z baterii zostanie zamieniona na ruch.
Prosty, agresywnie ustawiony sterownik może szybko podawać wysoki prąd, przez co rower mocno przyspiesza, ale bateria znika szybciej. Dobrze zaprogramowany sterownik potrafi łagodniej dozować moc, ograniczać straty i lepiej dopasować wspomaganie do pedałowania. Praktyczne wskazówki opisaliśmy w artykule o tym, jak zwiększyć zasięg roweru elektrycznego bez wymiany baterii.
Rekuperacja w rowerze elektrycznym — czy to robi sterownik?
Rekuperacja, czyli odzyskiwanie energii podczas hamowania, wymaga odpowiedniego silnika i sterownika. Najczęściej jest możliwa w silnikach bezprzekładniowych typu direct drive w piaście. W rowerach z silnikiem centralnym albo typowym przekładniowym silnikiem w piaście rekuperacja zwykle nie występuje albo ma bardzo ograniczone zastosowanie.
Warto też wiedzieć, że zysk z rekuperacji w rowerze jest zwykle niewielki. Rower jest lekki w porównaniu z samochodem elektrycznym, a prędkości są niższe. Rekuperacja może mieć sens w specyficznych zastosowaniach, ale nie jest cudownym sposobem na podwojenie zasięgu.
Najczęstsze objawy uszkodzonego sterownika
Sterownik rzadko psuje się po cichu. Zwykle daje objawy, które da się zauważyć podczas jazdy.
- Silnik nie reaguje na pedałowanie — przyczyną może być sterownik, ale też czujnik PAS, hamulec, przewód, bateria lub wyświetlacz.
- Silnik szarpie — możliwy problem z czujnikami Halla, przewodami fazowymi, konfiguracją sterownika albo samym silnikiem.
- Rower sam przerywa wspomaganie — możliwe przegrzewanie, spadek napięcia baterii, luźne złącze lub błąd komunikacji.
- Wyświetlacz pokazuje kod błędu — warto sprawdzić instrukcję konkretnego systemu. Kody różnią się między producentami.
- Sterownik mocno się nagrzewa — może być przeciążony, źle chłodzony albo uszkodzony.
- Rower działa tylko na manetce albo tylko na PAS — możliwy problem z ustawieniami, czujnikiem albo przewodami.
Jak sprawdzić, czy problem jest w sterowniku?
Najbezpieczniej zacząć od prostych rzeczy. Nie rozbieraj od razu sterownika, bo w środku są elementy wrażliwe na zwarcie, wilgoć i ładunki elektrostatyczne.
- Sprawdź baterię. Czy jest naładowana? Czy poprawnie siedzi w gnieździe? Czy styki nie są zabrudzone?
- Sprawdź czujniki hamulców. Jeśli czujnik myśli, że hamujesz, sterownik odetnie silnik.
- Sprawdź czujnik prędkości. W wielu rowerach przesunięty magnes lub uszkodzony czujnik może wywołać błąd napędu.
- Obejrzyj złącza. Luźne, zalane lub zaśniedziałe wtyczki to klasyczna przyczyna losowych problemów.
- Sprawdź kody błędów. Jeśli wyświetlacz pokazuje błąd, nie zgaduj — sprawdź tabelę producenta.
- Jeśli problem wraca, jedź do serwisu. Pomiar przewodów fazowych, MOSFET-ów czy sygnałów Halla wymaga miernika i doświadczenia.
Jak dbać o sterownik roweru elektrycznego?
- Nie myj roweru myjką ciśnieniową. Woda pod ciśnieniem może wejść w złącza, obudowę sterownika i okolice silnika.
- Regularnie sprawdzaj przewody. Szczególnie przy silniku w piaście, gdzie przewód wychodzi z osi koła.
- Nie zasłaniaj sterownika, jeśli jest chłodzony obudową. Aluminiowa obudowa często pełni funkcję radiatora.
- Unikaj długiej jazdy na maksymalnej mocy w upale. Podjazdy, ciężki bagaż i wysoka temperatura to przepis na przegrzewanie.
- Nie zmieniaj przypadkowo ustawień serwisowych. Zbyt wysoki prąd maksymalny może uszkodzić baterię, sterownik lub silnik.
- Przeglądaj układ elektryczny raz w sezonie. W rowerze używanym codziennie — częściej.
Czy warto wymienić sterownik w rowerze elektrycznym?
Czasem tak, ale nie jest to pierwszy upgrade, od którego warto zaczynać. Wymiana sterownika ma sens, gdy obecny jest uszkodzony, niedostępny jako część oryginalna albo bardzo źle zaprogramowany. W zestawach konwersyjnych można też czasem wymienić prosty sterownik na lepszy, np. sinusoidalny, aby poprawić kulturę pracy silnika.
Nie warto natomiast wymieniać sterownika tylko po to, aby wycisnąć więcej mocy, jeśli bateria, przewody, hamulce i silnik nie są do tego przygotowane. W rowerze elektrycznym jeden mocniejszy element może szybko ujawnić słabość pozostałych.
Podsumowanie: sterownik to mały element z dużym wpływem na jazdę
🏆 Sterownik roweru elektrycznego zarządza pracą silnika. Od jego jakości i ustawień zależy to, czy rower jedzie płynnie, cicho i przewidywalnie.
Sterownik odbiera sygnały z czujników, analizuje wybrany tryb wspomagania i steruje prądem płynącym z akumulatora do napędu. Największą różnicę w codziennym użytkowaniu robi połączenie sterownika z odpowiednim czujnikiem pedałowania. Czujnik kadencji daje prostsze, czasem bardziej gwałtowne wspomaganie. Czujnik momentu zapewnia bardziej naturalne odczucia, bo silnik pomaga proporcjonalnie do siły nacisku na pedały.
Jeśli rower zaczyna szarpać, traci wspomaganie albo pokazuje błędy, nie zakładaj od razu awarii sterownika. Najpierw sprawdź baterię, czujniki hamulców, złącza i czujnik prędkości. Sterownik jest ważny, ale w rowerze elektrycznym działa jako część większego systemu.
Źródła i materiały referencyjne
- Regulation (EU) No 168/2013 — definicja pojazdów wyłączonych z homologacji, w tym EPAC
- EN 15194:2017 — standard dla rowerów EPAC
- Microchip AN1160 — sterowanie bezczujnikowe BLDC z wykorzystaniem back-EMF
- NXP AN12374 — Field-Oriented Control dla PMSM z czujnikami Halla i enkoderem
Najczęściej zadawane pytania
Czy sterownik roweru elektrycznego zwiększa moc silnika?
Sterownik nie tworzy mocy z niczego. Może dopuścić większy prąd do silnika, co zwiększy moment i przyspieszenie, ale tylko w granicach możliwości baterii, silnika i samego sterownika. Zbyt agresywne ustawienia mogą doprowadzić do przegrzania albo awarii.
Czy można samodzielnie wymienić sterownik w rowerze elektrycznym?
Można, ale tylko wtedy, gdy wiesz, co robisz. Trzeba dopasować napięcie, maksymalny prąd, typ silnika, czujniki Halla, wyświetlacz, złącza i protokół komunikacji. W systemach zamkniętych, np. Bosch czy Shimano, samodzielna wymiana na inny sterownik zwykle nie jest realna.
Czy sterownik wpływa na zasięg roweru elektrycznego?
Tak. Sterownik wpływa na to, jak szybko i jak mocno pobierana jest energia z baterii. Dobrze zaprogramowany sterownik może poprawić płynność i efektywność jazdy, ale największy wpływ na zasięg nadal mają bateria, styl jazdy, teren, opony, ciśnienie i masa rowerzysty.
Jak rozpoznać uszkodzony sterownik?
Typowe objawy to brak reakcji silnika, szarpanie, losowe odcinanie wspomagania, przegrzewanie, błędy na wyświetlaczu albo brak komunikacji z wyświetlaczem. Podobne objawy mogą jednak powodować uszkodzone przewody, czujnik hamulca, czujnik PAS, bateria lub czujnik prędkości.
Czy sterownik FOC jest najlepszy?
FOC to bardzo zaawansowany sposób sterowania silnikiem i zwykle poprawia płynność, kulturę pracy oraz efektywność. Nie oznacza jednak automatycznie, że cały rower jest lepszy. Liczy się również silnik, bateria, czujnik momentu, oprogramowanie i jakość wykonania całego systemu.
Czy sterownik może uszkodzić baterię?
Źle dobrany lub źle skonfigurowany sterownik może nadmiernie obciążać baterię wysokim prądem. BMS powinien chronić ogniwa, ale nie warto traktować go jako usprawiedliwienia dla przypadkowych modyfikacji. Sterownik, bateria i silnik muszą być dobrane jako jeden system.
Czy manetka gazu jest legalna w rowerze elektrycznym?
W standardowym pedelecu wspomaganie powinno działać podczas pedałowania i odcinać się przed 25 km/h. Manetka działająca niezależnie od pedałowania może zmienić status pojazdu. Wyjątkiem bywa funkcja prowadzenia roweru, tzw. walk assist, zwykle do około 6 km/h. Przed używaniem manetki na drogach publicznych trzeba sprawdzić przepisy i kategorię pojazdu.
