Ochrona termiczna silnika w rowerze elektrycznym – jak działa?

Napęd elektryczny nie zamienia całej pobranej energii w ruch. Część staje się ciepłem w uzwojeniach silnika, elementach kontrolera, przewodach i mechanice. Podczas spokojnej jazdy układ zwykle oddaje to ciepło do otoczenia wystarczająco szybko. Problem pojawia się wtedy, gdy wytwarza je szybciej, niż jest w stanie odprowadzić.

To dlatego e-bike może działać bez zarzutu na płaskiej trasie, a po kilku minutach stromego podjazdu zacząć słabnąć. Zanim uznasz to za awarię, trzeba jednak ustalić, czy zmniejszyło się tylko wspomaganie, czy wyłączył się cały system. Ta różnica prowadzi diagnostykę w dwóch różnych kierunkach.

Jak działa ochrona termiczna silnika roweru elektrycznego?

Jeżeli dany napęd ma odpowiedni czujnik temperatury, przekazuje on informację do kontrolera, czyli układu sterującego pracą silnika. Gdy odczyt zbliża się do granicy zapisanej przez producenta, oprogramowanie może zmniejszyć prąd kierowany do silnika. Dla rowerzysty oznacza to słabszy moment obrotowy i mniejszą pomoc przy pedałowaniu, choć wyświetlacz nadal działa. Taki kontrolowany spadek mocy nazywa się ograniczeniem termicznym (ang. thermal derating).

Od autora

Wybierasz pierwszy rower elektryczny? Cały proces — od parametrów po jazdę próbną — rozpisałem krok po kroku w e-booku Mój pierwszy rower elektryczny → (230 stron · 29 zł)

Jeżeli temperatura nadal rośnie, wspomaganie może zostać odcięte i może pojawić się kod błędu. W jednych systemach ograniczenie następuje stopniowo, w innych szybciej dochodzi do wyłączenia. Po ostygnięciu napęd czasem wraca do normalnej pracy. Sposób zachowania nie jest więc identyczny w każdym e-bike’u.

Skoro zabezpieczenie reaguje na nagromadzone ciepło, kolejne pytanie brzmi: dlaczego problem najczęściej ujawnia się właśnie podczas podjazdu?

Dlaczego silnik nagrzewa się najmocniej na podjeździe?

Na stromym odcinku napęd musi wytworzyć duży moment obrotowy. W silnikach z magnesami trwałymi, powszechnie stosowanych w e-bike’ach, moment jest w przybliżeniu proporcjonalny do natężenia prądu. Moc strat cieplnych w uzwojeniach rośnie natomiast proporcjonalnie do kwadratu prądu. Przy tej samej rezystancji dwukrotny wzrost prądu oznacza więc czterokrotnie większą moc strat zamienianą w ciepło. To zależność fizyczna, a nie deklaracja dotycząca konkretnego modelu.

Sam wysoki prąd nie wyjaśnia jeszcze, dlaczego wolny podjazd może być szczególnie trudny dla napędu. Moc mechaniczna jest iloczynem momentu obrotowego i prędkości obrotowej. Gdy silnik ma wytwarzać duży moment przy niskich obrotach, rośnie udział strat miedzianych w pobieranej energii i sprawność może się pogorszyć. Dotyczy to szczególnie silnika w piaście, którego obroty są związane z prędkością koła. W napędzie centralnym właściwe przełożenie pozwala utrzymać korzystniejsze obroty silnika nawet podczas wolnej jazdy pod górę.

Dochodzi do tego wpływ temperatury na sam przewodnik. Dla miedzi współczynnik temperaturowy rezystancji w temperaturze odniesienia 20°C wynosi około 0,00393/°C. W liniowym przybliżeniu oznacza to wzrost rezystancji o 0,393% jej wartości z 20°C na każdy kolejny stopień. Przykładowo przy 120°C rezystancja byłaby o około 39% wyższa niż przy 20°C, a przy tym samym prądzie o około 39% wzrosłyby straty cieplne w uzwojeniu. Jest to ilustracja zależności, a nie informacja o typowej temperaturze pracy lub progu zabezpieczenia konkretnego silnika.

Przede wszystkim jednak silnik, który nie zdążył ostygnąć, zaczyna kolejną próbę podjazdu z mniejszym zapasem do progu zabezpieczenia. Dlatego ograniczenie mocy może pojawić się szybciej niż za pierwszym razem. Przy niezmienionych warunkach chłodzenia częściowo przeciwdziała temu szybsze oddawanie ciepła do chłodniejszego otoczenia, wynikające z większej różnicy temperatur. Rzeczywisty przebieg nagrzewania zależy również od konstrukcji napędu, przepływu powietrza, temperatury otoczenia i sposobu sterowania.

Najtrudniejsze warunki powstają, gdy jednocześnie występuje kilka czynników:

• stromy lub bardzo długi podjazd,
• wysoka masa rowerzysty, bagażu, fotelika albo przyczepki,
• niskie obroty silnika i duże zapotrzebowanie na moment,
• najmocniejszy tryb wspomagania używany przez dłuższy czas,
• wysoka temperatura powietrza i słabe chłodzenie,
• częste ruszanie pod obciążeniem.

Bosch wyjaśnia wprost, że podczas korzystania z mocy maksymalnej komponenty się nagrzewają, dlatego w celu ich ochrony mocy tej nie można pobierać stale. Producent podaje również, że czas jej utrzymywania zależy między innymi od chłodzenia komponentów e-bike’a, temperatury otoczenia i poziomu naładowania baterii. Ostatni z tych czynników wpływa na zdolność układu zasilania do dostarczenia mocy szczytowej, a nie jest sam w sobie wyjaśnieniem nagrzewania silnika. Moc maksymalna nie jest więc obietnicą, że napęd będzie oddawał taką samą moc bez ograniczeń przez cały wielokilometrowy podjazd.

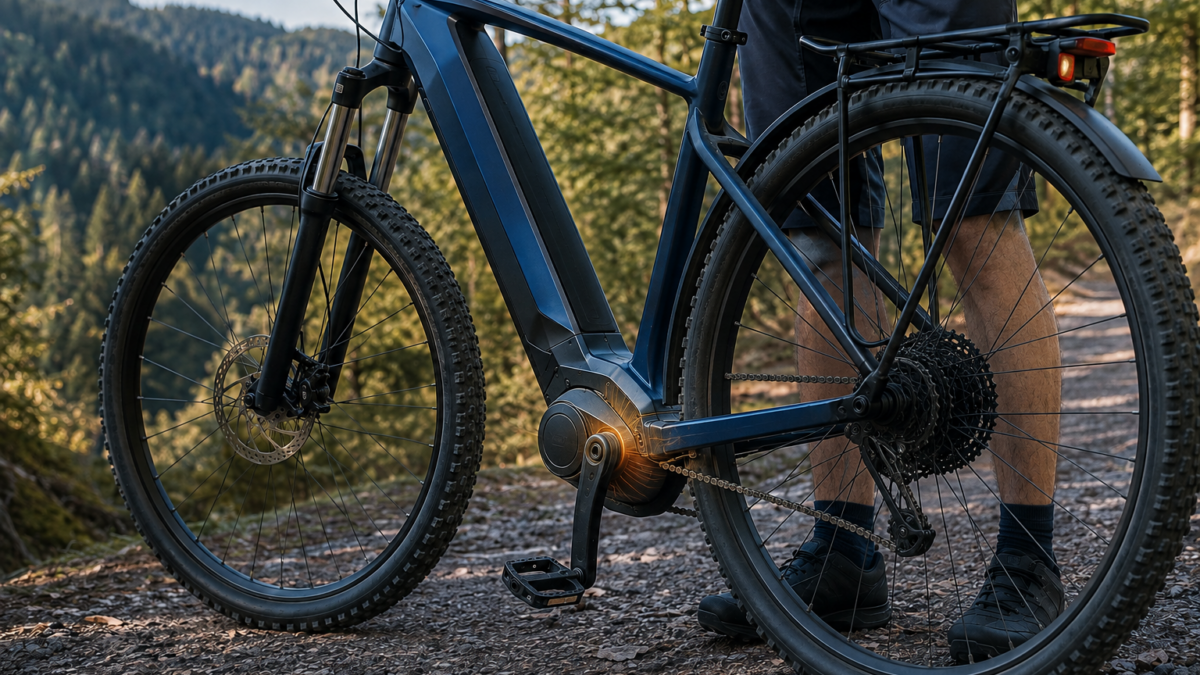

Silnik centralny: przełożenie ma bezpośrednie znaczenie

Silnik centralny przekazuje napęd przez łańcuch i kasetę lub piastę wielobiegową. Gdy wybierzesz lżejszy bieg, silnik może obracać się szybciej przy tej samej prędkości roweru. Zwykle poprawia to warunki jego pracy na podjeździe i pozwala rowerzyście skuteczniej dołożyć własną moc.

Jazda bardzo wolno na ciężkim biegu, z mocnym naciskiem na pedały i wysokim wspomaganiem, zwiększa obciążenie całego napędu. Bosch wskazuje około 60–90 obr./min jako typowy zakres kadencji i zaleca sprawną zmianę przełożeń, szczególnie podczas ruszania i jazdy pod górę. Nie jest to jednak uniwersalny próg zabezpieczenia termicznego ani wymóg dotyczący każdego silnika.

Jeżeli chcesz poprawić technikę jazdy, zobacz też poradnik: jak poprawnie zmieniać przełożenia w rowerze elektrycznym.

Silnik w piaście: bieg roweru nie zmienia obrotów silnika względem koła

W typowym silniku w piaście obroty silnika są powiązane z prędkością koła. Zmiana biegu pomaga rowerzyście pedałować efektywniej, ale nie daje silnikowi innego przełożenia względem koła. Dlatego powolna jazda pod stromą górę może być dla napędu w piaście szczególnie wymagająca: układ potrzebuje wysokiego momentu, silnik obraca się wolno, a niewielki przepływ powietrza utrudnia oddawanie ciepła.

Nie znaczy to, że każdy silnik w piaście będzie się przegrzewał. Liczą się jego konstrukcja, masa, uzwojenie, kontroler, limit prądu, średnica koła, chłodzenie i rzeczywiste obciążenie. Różnice konstrukcyjne szerzej omawiamy w porównaniu: silnik centralny czy silnik w piaście.

Rodzaj silnika pomaga zrozumieć, w jakich warunkach powstaje ciepło, ale nie wskazuje jeszcze, który element uruchomił zabezpieczenie. Dlatego trzeba osobno przyjrzeć się silnikowi, kontrolerowi i baterii.

Silnik, kontroler czy bateria? Trzy różne zabezpieczenia

Określenie „e-bike się przegrzał” jest zbyt ogólne. Ciepło i zabezpieczenia dotyczą co najmniej trzech części układu:

W zintegrowanych napędach producent może koordynować reakcje całego systemu, ale nie należy zakładać, że każdy rower mierzy temperaturę w tych samych miejscach. W prostszym zestawie silnik może w ogóle nie mieć czujnika uzwojeń, a kontroler może chronić jedynie własną elektronikę. Brak komunikatu nie dowodzi więc, że temperatura silnika jest prawidłowa.

Znając te trzy możliwe źródła reakcji ochronnej, można dokładniej odczytać zachowanie roweru. Poniższe objawy są wskazówkami, a nie samodzielną diagnozą.

Jak odróżnić ochronę termiczną od innego problemu?

Sam objaw nie wystarczy do pewnej diagnozy. Pomaga jednak sposób, w jaki problem się pojawia i znika.

Jeżeli rower wyłącza się całkowicie, skorzystaj z szerszego poradnika: dlaczego rower elektryczny się wyłącza. Tam omawiamy także baterię, styki, przewody i czujniki. Ten artykuł celowo koncentruje się na mechanizmie termicznym.

Bezpieczna diagnostyka krok po kroku

1. Zjedź w bezpieczne miejsce. Nagła zmiana wspomagania na stromym odcinku może zaburzyć równowagę.
2. Sprawdź, co dokładnie przestało działać. Zapisz, czy wyświetlacz pozostał włączony, czy zniknęło tylko wspomaganie i jaki był poziom baterii.
3. Zrób zdjęcie kodu lub komunikatu. Nie zakładaj znaczenia numeru na podstawie listy znalezionej dla innej marki.
4. Pozwól układowi ostygnąć. Postępuj według instrukcji producenta. Nie schładzaj rozgrzanego silnika ani baterii wodą lub lodem.
5. Zapisz warunki. Przybliżony czas podjazdu, temperaturę powietrza, tryb wspomagania, przełożenie, obciążenie i moment wystąpienia objawu.
6. Po ostygnięciu wykonaj tylko bezpieczną próbę. Jeżeli instrukcja nie zabrania ponownego uruchomienia, wybierz łagodniejszy odcinek, niższe wspomaganie i właściwe przełożenie. Nie próbuj ponownie forsować stromego podjazdu.
7. Gdy problem wraca, oddaj rower do diagnostyki. Serwis może odczytać zapisane błędy, sprawdzić temperatury raportowane przez czujniki, baterię pod obciążeniem oraz działanie kontrolera.

Jak ograniczyć nagrzewanie napędu podczas jazdy?

W rowerze z silnikiem centralnym

• Zredukuj bieg przed stromym fragmentem, nie dopiero wtedy, gdy rower prawie się zatrzyma.
• Pedałuj płynnie i unikaj długiego „duszenia” silnika na ciężkim przełożeniu.
• Nie traktuj najwyższego trybu jako ustawienia obowiązkowego na całym podjeździe.
• Uwzględnij dopuszczalną masę całkowitą roweru i zalecenia producenta dotyczące przyczepki lub bagażu.

W rowerze z silnikiem w piaście

• Wybierz dla siebie lekki bieg i wyraźnie wspieraj silnik pedałowaniem.
• Nie utrzymuj napędu długo blisko zatrzymania na bardzo stromym odcinku.
• Przy ciężkim zestawie lub długim podjeździe zaplanuj przerwę, zanim pojawi się ograniczenie.
• Jeśli trasa regularnie przekracza możliwości napędu, prowadzenie roweru na najtrudniejszym fragmencie jest bezpieczniejsze niż kolejne próby pod pełnym obciążeniem.

W obu konstrukcjach warto utrzymywać prawidłowe ciśnienie w oponach, sprawne hamulce bez ocierania i zadbany napęd. Nie są to elementy ochrony termicznej, ale dodatkowe opory zwiększają moc potrzebną do jazdy. Nie zasłaniaj też fabrycznych powierzchni lub otworów służących chłodzeniu, jeśli producent wskazuje je w instrukcji.

Prawidłowa technika zmniejsza obciążenie napędu, lecz nie powinna służyć do maskowania powtarzającego się problemu. Trzeba jeszcze rozstrzygnąć, kiedy zadziałanie zabezpieczenia mieści się w normalnych warunkach pracy, a kiedy wskazuje na usterkę.

Kiedy reakcja ochronna jest normalna, a kiedy oznacza problem?

Jednorazowe ograniczenie po wyjątkowo długim i stromym podjeździe, w upale i z dużym obciążeniem może być prawidłowym działaniem zabezpieczenia. Nadal warto sprawdzić komunikat w instrukcji, ale sam fakt, że ochrona zadziałała, nie przesądza o awarii.

Diagnostyki wymaga natomiast sytuacja, w której:

• moc jest ograniczana na krótkim, łagodnym podjeździe lub podczas zwykłej jazdy,
• objaw pojawia się zaraz po uruchomieniu zimnego roweru,
• system wielokrotnie zgłasza błąd czujnika temperatury,
• czas do wystąpienia problemu wyraźnie się skraca w porównywalnych warunkach, licząc od zimnego roweru,
• rower nie wraca do prawidłowej pracy po ostygnięciu i procedurze przewidzianej przez producenta,
• pojawiają się hałas, zapach, szarpanie lub inne nowe objawy.

Przyczyną może być uszkodzony czujnik, nieprawidłowa aktualizacja lub konfiguracja, problem z kontrolerem, dodatkowy opór mechaniczny, pogorszone odprowadzanie ciepła albo usterka silnika. Objawy mechaniczne szerzej opisujemy w artykule: awaria silnika w rowerze elektrycznym.

Na co patrzeć przy wyborze e-bike’a do długich podjazdów?

Sama liczba watów na naklejce nie mówi, jak długo napęd utrzyma wysoką moc. Jeśli rower ma regularnie wozić ciężkiego użytkownika, bagaż lub przyczepkę po górzystych trasach, ważniejsze są:

• dopuszczalna masa całkowita i przeznaczenie roweru,
• zakres przełożeń odpowiedni do stromych podjazdów,
• informacje lub wiarygodne testy dotyczące pracy pod długotrwałym obciążeniem, a nie tylko krótkotrwała wartość maksymalna,
• sposób monitorowania temperatury i zachowanie po przekroczeniu granicy,
• dostępność diagnostyki i serwisu danego systemu,
• rzeczywiste testy na podjazdach o obciążeniu podobnym do Twojego.

Różne systemy celowo ograniczają moc w innych warunkach, aby chronić swoje komponenty. Jeden napęd może też utrzymywać obciążenie dłużej, ponieważ jego konstrukcja przyjmuje i odprowadza więcej ciepła. Nie jest to więc prosty ranking „więcej Nm i W = lepiej”.

FAQ – ochrona termiczna i utrata mocy

Czy ograniczenie mocy oznacza uszkodzenie silnika?

Nie. Może oznaczać, że zabezpieczenie działa prawidłowo i ogranicza obciążenie przed osiągnięciem niebezpiecznej temperatury. Jeśli reakcja powtarza się w zwykłych warunkach, potrzebna jest diagnostyka.

Po jakim czasie silnik powinien odzyskać pełną moc?

Nie ma uniwersalnego czasu. Zależy on od temperatury wewnętrznej, konstrukcji, pogody, przepływu powietrza i algorytmu systemu. Stosuj procedurę z instrukcji producenta; jeśli napęd nie wraca do normy, skontaktuj się z serwisem.

Czy można sprawdzić temperaturę silnika pirometrem?

Pirometr mierzy temperaturę powierzchni, a wynik zależy między innymi od materiału, koloru i wykończenia obudowy oraz ustawień urządzenia. Nie pokazuje bezpośrednio temperatury uzwojeń, dlatego nie zastępuje wewnętrznego czujnika ani diagnostyki producenta.

Czy niższy tryb wspomagania zawsze rozwiąże problem?

Może zmniejszyć pobór prądu, ale nie naprawi usterki i nie zmieni zbyt stromego podjazdu w łatwy. W silniku centralnym równie ważne jest właściwe przełożenie. W napędzie w piaście liczą się prędkość koła, obciążenie i wkład rowerzysty.

Czy można wyłączyć ochronę termiczną?

Nie należy jej obchodzić ani zmieniać progów bez procedury zatwierdzonej przez producenta. Zabezpieczenie chroni uzwojenia, magnesy i elektronikę. Jego wyłączenie może doprowadzić do trwałego uszkodzenia, pożaru oraz utraty gwarancji.

Dlaczego rower traci moc pod górę, ale nie pokazuje błędu?

Możliwe jest łagodne ograniczenie mocy bez osobnego komunikatu, ale przyczyną może być też spadek napięcia baterii, ustawienie trybu, zbyt niska kadencja w napędzie centralnym albo po prostu osiągnięcie możliwości układu. Bez danych z konkretnego systemu nie da się przypisać objawu wyłącznie temperaturze.

Podsumowanie

Ochrona termiczna silnika roweru elektrycznego ma zapobiegać uszkodzeniu napędu, a jej działanie może być odczuwalne jako stopniowy spadek mocy lub odcięcie wspomagania. Najwięcej ciepła powstaje przy wysokim prądzie i dużym obciążeniu, dlatego długie podjazdy, upał, ciężki zestaw oraz niewłaściwy sposób jazdy mogą uruchomić zabezpieczenie.

Najważniejsze jest odróżnienie ograniczenia wspomagania od utraty zasilania całego roweru i zapisanie warunków oraz kodu błędu. Prawidłowe przełożenie, własny wkład w pedałowanie i rozsądne przerwy pomagają, ale powtarzającego się problemu nie wolno maskować. Jeśli ochrona włącza się w zwykłych warunkach, potrzebna jest diagnostyka, nie kolejne próby pod pełnym obciążeniem.

Źródła i materiały techniczne

1. Bosch eBike Systems – Performance Line CX: zależność czasu utrzymywania mocy maksymalnej od chłodzenia komponentów, poziomu baterii i temperatury zewnętrznej.
2. Bosch eBike Systems – What does power mean in the context of drive units?: wyjaśnienie, że nagrzewanie komponentów uniemożliwia stałe korzystanie z mocy maksymalnej.
3. Bosch eBike Systems – Battery Blog: zalecenie kadencji 60–80 obr./min jako zakresu sprzyjającego sprawności jednostki napędowej.
4. Bosch eBike Systems – Cadence in the context of the drive unit: opis typowego zakresu kadencji od 60 obr./min przy spokojnym pedałowaniu do 90 obr./min przy sportowym.
5. Shimano – SHIMANO STEPS User’s Manual: ostrzeżenie przed dotykaniem długo obciążonej, gorącej jednostki napędowej.
6. UK Office for Product Safety and Standards – Battery safety for e-cycle users: zasady postępowania w przypadku oznak uszkodzenia, dymu lub pożaru baterii e-bike’a.
7. Bafang – instrukcja wyświetlacza DP C241.CAN: osobne komunikaty dotyczące granicznej temperatury silnika i kontrolera oraz błędów ich czujników.
8. Grin Technologies – Futility of Motor Power Ratings: zależność strat cieplnych uzwojeń od prądu, związek mocy z momentem i prędkością obrotową oraz wpływ niskich obrotów na sprawność.
9. Keysight – Resistivity Formula: zależność rezystywności od temperatury i współczynnik temperaturowy miedzi 0,00393/°C.
10. Grin Technologies – Hub Motors: charakterystyka silników w piaście i zależność momentu od prądu.
11. Grin Technologies – Baserunner: przykład automatycznego ograniczenia termicznego kontrolera i monitorowania temperatury silnika.
12. Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 168/2013, art. 2 ust. 2 lit. h: wyłączenie obejmuje rowery ze wspomaganiem pedałowania, w których maksymalna ciągła moc znamionowa silnika nie przekracza 250 W, wspomaganie jest odcinane po zaprzestaniu pedałowania, a wraz ze wzrostem prędkości stopniowo maleje i zanika przed osiągnięciem 25 km/h.

Stan informacji i źródeł: 26 sierpnia 2026 r. Progi temperatury, komunikaty oraz procedury po zadziałaniu zabezpieczenia należy sprawdzać w instrukcji konkretnego napędu i roweru.
