Hamulce V-brake w rowerze elektrycznym – czy są bezpieczne i kiedy wystarczą?

Reklama

Jak działają hamulce V-brake?

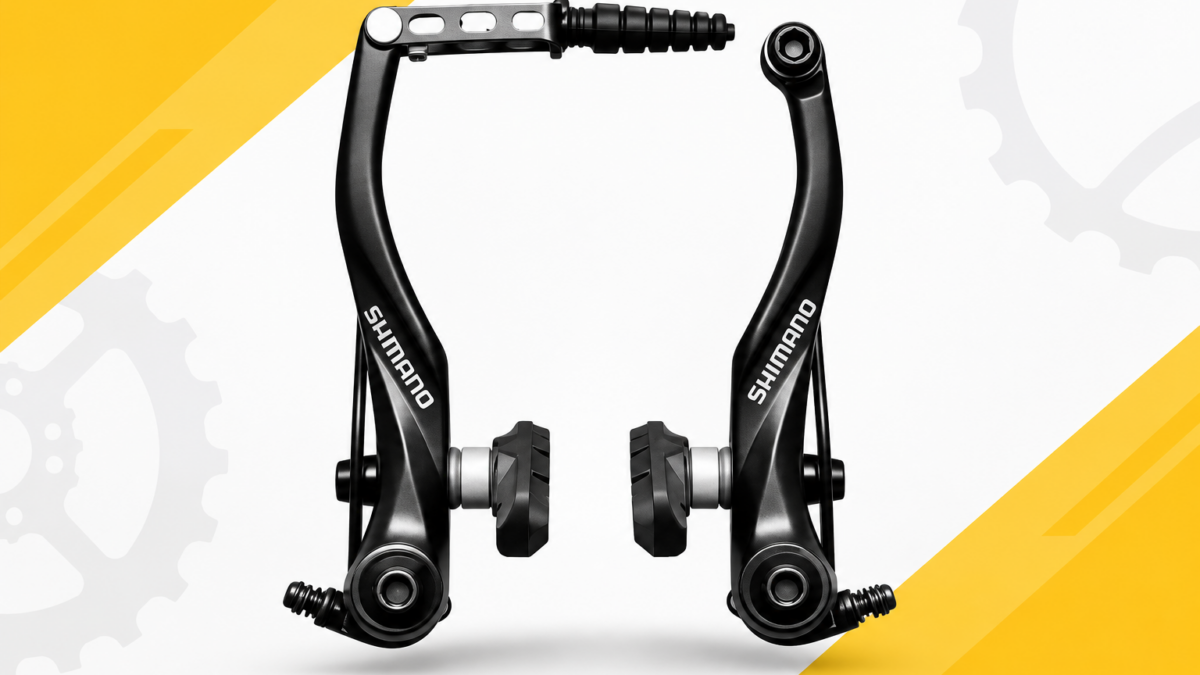

V-brake są hamulcami obręczowymi sterowanymi linką. Po naciśnięciu klamki linka przyciąga ramiona hamulca, a klocki dociskają się do powierzchni hamującej obręczy. Powstające tarcie spowalnia obrót koła.

Konstrukcja jest stosunkowo prosta: nie ma tu hydrauliki ani osobnej tarczy hamulcowej. Nie oznacza to jednak małej maksymalnej siły hamowania. Shimano ostrzega w instrukcji użytkownika V-brake, że zbyt gwałtowne użycie przedniego hamulca może doprowadzić do zablokowania koła. Źródło: Shimano.

W praktyce o jakości hamowania decyduje więc cały układ: regulacja, stan klocków i obręczy, linki, klamka oraz warunki jazdy.

Warto przy tym odróżnić V-brake od całej kategorii hamulców obręczowych. Istnieją również hydrauliczne hamulce obręczowe, takie jak Magura HS22 i HS33. Producent przewiduje te modele także do zastosowań w rowerach ze wspomaganiem typu Pedelec. Pokazuje to, że samo miejsce, w którym klocek działa na obręcz, nie przesądza jeszcze o możliwościach całego układu. Źródło: Magura.

Czy V-brake w rowerze elektrycznym są legalne?

Polskie przepisy dotyczące obowiązkowego wyposażenia roweru wymagają co najmniej jednego skutecznie działającego hamulca. Nie wskazują przy tym, że musi to być hamulec tarczowy ani nie wykluczają hamulców obręczowych. Źródło: Internetowy System Aktów Prawnych.

Także norma EN 15194:2017+A1:2023 dotycząca rowerów elektrycznych EPAC nie opiera wymagań hamowania na konkretnym rodzaju hamulca. Zawiera wymagania dotyczące skuteczności hamowania, a w procedurze badawczej wprost uwzględnia konstrukcje z hamulcami obręczowymi.

Sama obecność V-brake nie jest więc podstawą do stwierdzenia, że rower jest niezgodny z przepisami albo że taki układ z definicji nie nadaje się do roweru ze wspomaganiem. O bezpieczeństwie decyduje skuteczność i stan konkretnego układu oraz jego dopasowanie do zastosowania.

Czy V-brake są bezpieczne w rowerze elektrycznym?

Sam fakt zastosowania V-brake nie pozwala uznać roweru elektrycznego za niebezpieczny.

Dobrym przykładem jest miejski Elops 120E. Decathlon wyposażył ten model w V-brake Tektro z przodu i z tyłu. Rower ważył 25,9 kg z akumulatorem i pedałami, a w klamkach zastosowano czujniki odcinające wspomaganie podczas hamowania. Źródło: Decathlon.

Nie oznacza to, że dowolne V-brake będą odpowiednie dla każdego roweru ważącego około 26 kg. Przykład pokazuje jedynie, że sama masa nie wyznacza prostej granicy między hamulcami obręczowymi a tarczowymi.

W praktyce znaczenie mają przede wszystkim:

• zgodność klamki i hamulca,
• stan klocków,
• stan linek i pancerzy,
• prawidłowe ustawienie klocków,
• stan obręczy,
• dopuszczalna masa całkowita roweru,
• sposób i miejsce użytkowania.

Dlaczego większa masa roweru elektrycznego ma znaczenie podczas hamowania?

Silnik, akumulator i dodatkowe elementy konstrukcyjne sprawiają, że wiele rowerów elektrycznych jest cięższych od podobnych modeli bez wspomagania.

Przy tej samej prędkości cięższy rower wraz z użytkownikiem ma większą energię kinetyczną. Podczas hamowania trzeba więc rozproszyć więcej energii w postaci ciepła. Najbardziej odczuwalne staje się to przy wielokrotnym hamowaniu oraz na długich zjazdach.

Nie znaczy to jednak, że cięższy rower musi mieć proporcjonalnie dłuższą drogę hamowania. Zależy ona także od:

• przyczepności opon,
• rodzaju i stanu nawierzchni,
• prędkości początkowej,
• rozkładu masy,
• geometrii roweru,
• techniki hamowania,
• możliwości i stanu układu hamulcowego.

Dlatego nie da się uczciwie podać jednej wartości procentowej, o którą droga hamowania V-brake będzie zawsze dłuższa od drogi hamowania hamulców tarczowych.

Najważniejsze ograniczenia V-brake w rowerze elektrycznym

Hamowanie podczas deszczu

To jedna z najbardziej odczuwalnych różnic między hamulcem obręczowym a tarczowym.

W V-brake klocki pracują bezpośrednio na obręczy. Kiedy jest mokra, na początku hamowania trzeba usunąć z jej powierzchni wodę. Mavic zaleca w takich warunkach odpowiednio wcześniej rozpocząć hamowanie. Źródło: Mavic.

Podobne ostrzeżenie znajduje się w instrukcji Shimano: w mokrych warunkach wymagana droga hamowania jest dłuższa, dlatego producent zaleca ograniczyć prędkość oraz hamować wcześniej i łagodniej. Źródło: Shimano.

Nie ma natomiast jednej wiarygodnej wartości określającej procentowy spadek skuteczności wszystkich V-brake. Wiele zależy od materiału obręczy i klocków, ich stanu, zabrudzenia oraz regulacji.

Jeśli jeździsz bez względu na pogodę, zobacz również poradnik o bezpiecznej jeździe rowerem elektrycznym w deszczu.

Nagrzewanie obręczy podczas długiego zjazdu

W hamulcu obręczowym tarcie powstaje na bocznej powierzchni obręczy. To właśnie ona przyjmuje znaczną część ciepła wytwarzanego podczas hamowania.

Mavic zaleca na długich zjazdach unikać ciągłego lekkiego trzymania hamulców i zamiast tego hamować etapami, pozwalając obręczy pomiędzy hamowaniami oddawać ciepło. Źródło: Mavic.

Continental zwraca dodatkowo uwagę na ryzyko w określonych konfiguracjach obręczy, opon i dętek. Przy długotrwałym hamowaniu ciepło z obręczy może zwiększać obciążenie termiczne opony i dętki. W określonych przypadkach producent zaleca hamowanie pulsacyjne oraz przerwę na schłodzenie obręczy. Źródło: Continental.

Reklama

Nie oznacza to, że każdy długi zjazd na V-brake musi prowadzić do niebezpiecznego przegrzania. Ryzyko zależy od konstrukcji koła, masy zestawu, długości zjazdu i sposobu hamowania.

W hamulcu tarczowym główna powierzchnia cierna znajduje się na osobnej tarczy przy piaście, więc obręcz nie pełni funkcji powierzchni hamującej.

Zużywanie powierzchni hamującej obręczy

W V-brake obręcz jest jednocześnie częścią koła i elementem układu hamulcowego. Klocki podczas pracy stopniowo ścierają jej powierzchnię.

Continental zaleca regularną kontrolę ścianek obręczy w rowerach z hamulcami obręczowymi i ostrzega, że nadmierne zużycie może osłabić obręcz. Źródło: Continental.

Część obręczy ma specjalne wskaźniki zużycia. Jeśli producent je zastosował, należy kierować się jego instrukcją. Brak takiego wskaźnika nie oznacza jednak, że obręcz nie podlega zużyciu.

Zgodność klamki i hamulca

Ten element łatwo przeoczyć, choć ma bezpośredni wpływ na działanie hamulca.

Klamka i V-brake muszą współpracować z odpowiednim skokiem linki oraz przełożeniem. Shimano ostrzega, że niewłaściwa kombinacja może powodować nieprawidłowe działanie układu z powodu niewłaściwego skoku linki. W niektórych konfiguracjach producent przewiduje również użycie modulatora siły. Źródło: Shimano.

Jeśli V-brake działa słabo, przyczyną nie musi więc być sam rodzaj hamulca. Problemem mogą być również:

• niewłaściwa klamka,
• źle poprowadzona lub zużyta linka,
• skorodowany pancerz,
• zużyte albo zabrudzone klocki,
• nieprawidłowo ustawione ramiona,
• zanieczyszczona lub zużyta obręcz.

V-brake czy hamulce tarczowe w rowerze elektrycznym?

Sam napis „hamulce tarczowe” nie gwarantuje lepszego hamowania. Nadal znaczenie mają jakość komponentów, prawidłowy dobór, regulacja i stan techniczny.

Więcej o drugim rozwiązaniu znajdziesz w poradniku o hamulcach tarczowych w rowerze elektrycznym.

Kiedy V-brake mogą być wystarczające?

Pozostanie przy sprawnych V-brake ma sens przede wszystkim wtedy, gdy rower został fabrycznie zaprojektowany do takiego układu, hamulce są prawidłowo dobrane i wyregulowane, a sposób jazdy nie powoduje dużego obciążenia termicznego.

Najlepiej odpowiada temu:

• spokojna jazda miejska,
• jazda głównie po płaskim lub łagodnie pofałdowanym terenie,
• rekreacyjne przejazdy bez długich zjazdów,
• regularna kontrola hamulców i obręczy.

Nie warto natomiast posługiwać się sztucznymi granicami typu „V-brake tylko do 20 kg” albo „tylko do silnika 200 W”.

Moc silnika sama w sobie nie określa obciążenia hamulców podczas zatrzymywania roweru. Ważniejsze są rzeczywista prędkość, masa całego zestawu, profil trasy i sposób jazdy.

Kiedy hamulce tarczowe mają wyraźną przewagę?

Układ tarczowy jest szczególnie uzasadniony, gdy rower regularnie jeździ:

• w deszczu i przez cały rok,
• po długich lub stromych zjazdach,
• z dużym bagażem,
• z przyczepką,
• jako rower cargo,
• w terenie wymagającym częstego intensywnego hamowania.

W takich warunkach ważną zaletą jest oddzielenie powierzchni hamującej od obręczy.

Nie wystarczy jednak samo określenie „hamulce tarczowe”. W cięższym rowerze znaczenie mają również odpowiednie zaciski, klocki, średnica tarczy oraz zgodność całego układu z zaleceniami producenta roweru i widelca.

Czy można wymienić V-brake na hamulce tarczowe?

Czasami tak, ale nie zawsze jest to prosta lub opłacalna modernizacja.

Najpierw trzeba sprawdzić, czy rama i widelec mają odpowiednie mocowania zacisku. W dokumentacji Shimano występują między innymi International A-standard, Post Mount i Flat Mount, a właściwy zacisk lub adapter zależy również od średnicy tarczy. Źródło: Shimano.

Kolejnym warunkiem są odpowiednie piasty. Muszą umożliwiać montaż tarczy w standardzie zgodnym z wybranym układem, np. 6 śrub lub Center Lock. Jeśli obecne piasty nie mają takiego mocowania, konieczna może być wymiana piasty albo całego koła.

W rowerze elektrycznym sytuacja bywa bardziej skomplikowana. Jeśli silnik znajduje się w piaście, jej wymiana może oznaczać przebudowę koła i konieczność zachowania zgodności z napędem elektrycznym.

Trzeba również zwrócić uwagę na klamki. Niektóre rowery elektryczne mają w nich czujniki odcinające wspomaganie podczas hamowania. Takie rozwiązanie zastosowano między innymi w Elopsie 120E.

Ważne: jeśli rama lub widelec nie mają fabrycznie przewidzianych mocowań hamulca tarczowego, nie należy samodzielnie wiercić, spawać ani stosować przypadkowych adapterów zaciskanych na konstrukcji. Hamulce są układem bezpieczeństwa, dlatego poprawność takiej przebudowy powinien ocenić serwis.

Reklama

Jak dbać o V-brake w rowerze elektrycznym?

Kontroluj zużycie klocków

Nie ma jednego przebiegu, po którym wszystkie klocki V-brake należy wymienić.

Shimano zaleca obserwowanie rowków znajdujących się na klockach. Jeśli klocki zużyją się do tego stopnia, że rowki przestaną być widoczne, należy ocenić ich stan i wymienić je zgodnie z instrukcją producenta. Źródło: Shimano.

Tempo zużycia zależy między innymi od:

• pogody,
• zabrudzenia,
• ukształtowania terenu,
• częstotliwości hamowania,
• materiału obręczy i klocka.

Rzeczywisty stan klocków jest więc ważniejszy niż przebieg zapisany na liczniku.

Sprawdzaj ustawienie klocków

Klocek musi trafiać w przeznaczoną do hamowania powierzchnię obręczy i nie może ocierać o oponę.

Continental zaleca przed jazdą sprawdzić, czy klocki hamulca obręczowego stykają się z obręczą właściwą powierzchnią i nie dotykają opony. Źródło: Continental.

Jeśli klocek zahacza o oponę, problem należy usunąć przed dalszą jazdą.

Kontroluj linki i pancerze

Shimano zaleca sprawdzanie linki pod kątem rdzy, postrzępienia i pęknięć. Uszkodzonej linki hamulcowej nie należy dalej używać. Źródło: Shimano.

Nie ma natomiast sensu ustalać sztywnego interwału regulacji, np. co 200 czy 300 km. Hamulec warto sprawdzić zawsze wtedy, gdy:

• wyraźnie zmienia się skok klamki,
• ramiona nie wracają prawidłowo,
• klocek zaczyna ocierać o obręcz,
• siła hamowania spada,
• pojawiają się nietypowe odgłosy.

Regularnie kontroluj obręcz

W V-brake obręcz jest częścią układu hamulcowego, dlatego jej stan ma bezpośrednie znaczenie dla bezpieczeństwa.

Zwracaj uwagę na:

• mocne wytarcie powierzchni hamującej,
• pęknięcia,
• wybrzuszenia,
• nierównomierne zużycie,
• znikający wskaźnik zużycia, jeśli producent go zastosował.

Jeżeli trudno samodzielnie ocenić stan ścianki obręczy, lepiej zlecić kontrolę serwisowi.

Więcej podstawowych czynności kontrolnych znajdziesz w poradniku jak serwisować rower elektryczny.

Czy warto kupić rower elektryczny z V-brake?

Sama obecność V-brake nie powinna automatycznie dyskwalifikować roweru.

W prostym rowerze miejskim używanym przede wszystkim na płaskich trasach prawidłowo dobrany i utrzymany układ V-brake może dobrze spełniać swoje zadanie. Jego zaletą jest prosta konstrukcja i stosunkowo łatwa obsługa.

Przy zakupie warto jednak spojrzeć szerzej niż na sam rodzaj hamulca. Sprawdź:

• markę i klasę zastosowanych hamulców,
• płynność i równomierność ich działania,
• stan obręczy,
• zgodność klamek,
• dopuszczalną masę całkowitą roweru,
• przeznaczenie danego modelu.

Jeśli rower ma służyć do jazdy całorocznej, przewożenia dużych obciążeń albo częstych zjazdów, hamulce tarczowe eliminują kilka ograniczeń charakterystycznych dla układu obręczowego i zwykle będą praktyczniejszym rozwiązaniem.

Podsumowanie

V-brake mogą dobrze działać w rowerze elektrycznym, jeśli cały układ jest odpowiednio dobrany, wyregulowany i utrzymany w dobrym stanie. Sam typ hamulca nie powinien więc przesądzać o odrzuceniu konkretnego roweru.

Trzeba jednak znać jego ograniczenia. Mokra obręcz wymaga wcześniejszego hamowania, długie zjazdy zwiększają obciążenie cieplne, a powierzchnia hamująca obręczy stopniowo się zużywa. Im trudniejsze warunki jazdy, tym większe praktyczne znaczenie mają zalety odpowiednio dobranych hamulców tarczowych.
