Bafang M400 (Max Drive) to centralny silnik stosowany przede wszystkim w rowerach miejskich i trekkingowych. Aktualna karta techniczna MM G330.250.C podaje 250 W mocy znamionowej, maksymalnie 80 Nm momentu obrotowego, masę 3,9 kg oraz wersje napięciowe 36, 43 i 48 V.
W starszej dokumentacji M400 znajdziemy również warianty 350 W oraz wersje z hamulcem torpedo. Dlatego przed zakupem części trzeba sprawdzić pełne oznaczenie konkretnego silnika, a nie kierować się wyłącznie nazwą „M400”.
- MM G330.250.C: 250 W, maks. 80 Nm, 3,9 kg, 36/43/48 V oraz czujnik kadencji i momentu obrotowego.
- Starsze wersje: instrukcja z 2019 roku obejmuje również MM G330.350.C oraz odmiany CCB z hamulcem torpedo.
- Litera „C” oznacza CAN – tak opisuje ją oficjalny system oznaczeń Bafanga.
- Błąd 21 dotyczy czujnika prędkości; jednym z pierwszych kroków jest sprawdzenie magnesu i szczeliny 10–20 mm.
- Błąd 30 oznacza problem z komunikacją w systemie. Diagnostykę zaczyna się od przewodów i złączy.
- Zastosowanie: M400 powstał przede wszystkim z myślą o rowerach miejskich i trekkingowych do codziennej jazdy.

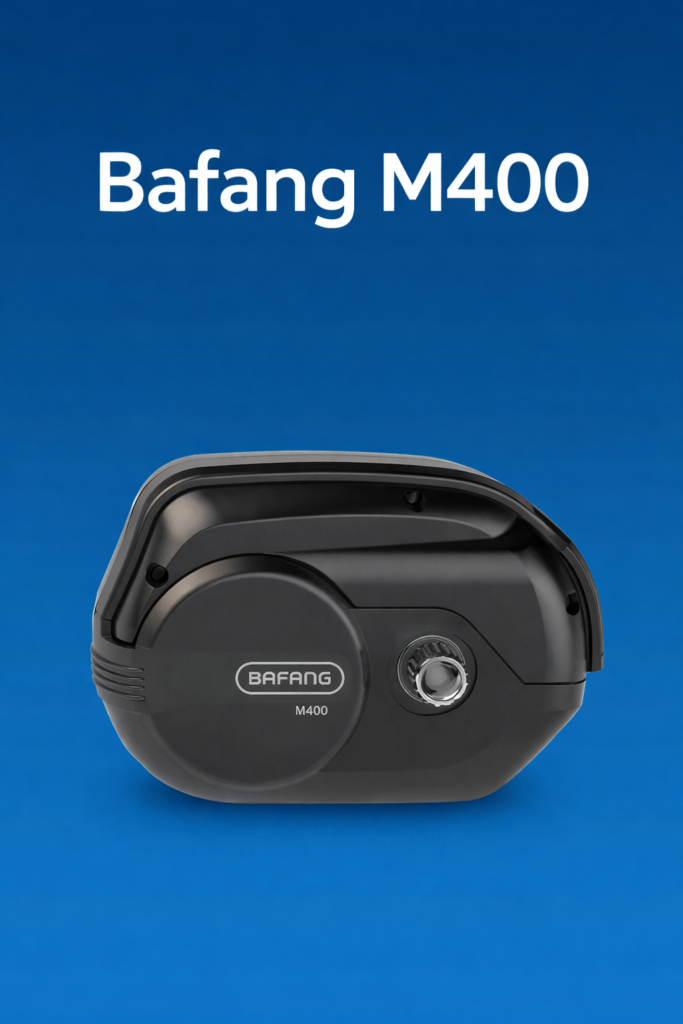

Bafang M400 – co to za silnik i do czego służy
Bafang M400, znany również jako Max Drive, jest silnikiem centralnym. Jednostka znajduje się przy suporcie i przekazuje siłę przez napęd roweru, dzięki czemu podczas pracy wykorzystuje jego przełożenia.
M400 mierzy zarówno kadencję, jak i moment obrotowy. Wie więc nie tylko, że rowerzysta obraca korbą, ale również jak mocno naciska na pedały. Pozwala to płynniej dopasować wspomaganie do wysiłku. Ostateczny charakter pracy zależy jednak także od ustawień przygotowanych przez producenta konkretnego roweru.
Bafang opisuje M400 jako napęd do rowerów miejskich i trekkingowych przeznaczonych do użytkowania drogowego. W instrukcji zaznacza również, że jednostka nie jest przeznaczona do zawodów sportowych.
Jeżeli chcesz porównać M400 z innymi jednostkami tej marki, zobacz nasze zestawienie silników Bafang stosowanych w rowerach elektrycznych.
Specyfikacja Bafang M400 – aktualna karta i starsze warianty
W przypadku M400 łatwo trafić na różne dane techniczne. Powód jest prosty: dokumenty pochodzą z różnych okresów i opisują nieco inne wersje silnika. Obecna karta OEM dotyczy MM G330.250.C, natomiast instrukcja z 2019 roku obejmuje także wersję 350 W oraz odmiany CCB.
| Parametr | MM G330.250.C |
|---|---|
| Pozycja silnika | Centralna |
| Moc znamionowa | 250 W |
| Napięcie nominalne | 36 / 43 / 48 V |
| Maksymalny deklarowany moment obrotowy | 80 Nm |
| Masa | 3,9 kg |
| Czujniki pedałowania | Kadencja i moment obrotowy |
| Standard osi korby | JIS |
| Limit prędkości w karcie producenta | 25 / 32 km/h, zależnie od konfiguracji systemu |
| Klasa ochrony w aktualnej karcie OEM | IPX5 |
| Manetka | Brak obsługi według karty MM G330.250.C |
Skąd wzięła się wersja Bafang M400 350 W?
Wersja 350 W jest potwierdzona w oficjalnej instrukcji Bafanga z października 2019 roku. Dokument wymienia MM G330.250.C, MM G330.350.C oraz odmiany CCB. Dla wersji 250 i 350 W podaje napięcia 36, 43 i 48 V.
Obecna karta techniczna opisuje jednak MM G330.250.C o mocy znamionowej 250 W. Przy starszym rowerze najlepiej więc sprawdzić oznaczenie bezpośrednio na silniku i dokumentację producenta roweru, zamiast opierać się na danych z przypadkowej oferty sprzedażowej.
Czy Bafang M400 jest legalny w Polsce?
O statusie prawnym decyduje cały pojazd, a nie sama nazwa silnika. W przypadku pomocniczego napędu elektrycznego polskie Prawo o ruchu drogowym wymaga m.in. napięcia nie wyższego niż 48 V i znamionowej mocy ciągłej nie większej niż 250 W.
Napęd ma być uruchamiany naciskiem na pedały, a jego moc musi stopniowo maleć i spaść do zera po przekroczeniu 25 km/h. Pełna definicja roweru obejmuje również inne warunki, m.in. szerokość pojazdu nieprzekraczającą 0,9 m.
Szerzej wyjaśniamy to w poradniku o przepisach dotyczących rowerów elektrycznych w Polsce.
Jak rozpoznać wersję M400 przed zakupem części
Najważniejszy jest pełny kod umieszczony na jednostce napędowej. Sama nazwa „M400” lub „Max Drive” jest zbyt ogólna, aby bezpiecznie dobierać wyświetlacz, kontroler czy inne elementy systemu.
Bafang wyjaśnia swój sposób oznaczania silników na przykładzie MM G330.250.CCB. „MM” oznacza silnik centralny, „G330” model, „250” moc znamionową, litera „C” komunikację CAN, a „CB” wersję z hamulcem torpedo. Brak końcówki „CB” oznacza wariant bez takiego hamulca.
W sklepach można znaleźć części opisane po prostu jako „do M400”, ale taki opis nie gwarantuje zgodności. Nie warto też oceniać kompatybilności wyłącznie po kształcie wtyczki. Dla MM G330.250.C litera „C” wskazuje na CAN, lecz nadal trzeba sprawdzić pozostałe elementy konkretnego systemu.
Czujnik momentu obrotowego i wyświetlacz w M400
Jak M400 dobiera siłę wspomagania
Według specyfikacji M400 wykorzystuje czujnik kadencji i momentu obrotowego. Dzięki temu silnik może uwzględniać zarówno ruch korby, jak i siłę nacisku na pedały.
Taki układ zwykle daje bardziej naturalne wspomaganie niż prosty system reagujący tylko na obrót korby. Rower może lepiej dopasować siłę wsparcia do wysiłku rowerzysty. Odczucia podczas jazdy zależą jednak również od oprogramowania, wybranego poziomu wspomagania, przełożenia i sposobu pedałowania.
Różnicę między tymi rozwiązaniami opisujemy dokładniej w porównaniu czujnika kadencji i czujnika momentu obrotowego.
DP C07.CAN – jeden z wyświetlaczy stosowanych z M400
W katalogu OEM Bafanga z 2021 roku do silnika MM G330.250.C przypisano wyświetlacz DP C07.CAN. Nie oznacza to jednak, że każdy rower z M400 fabrycznie korzysta z tego modelu ani że dowolny DP C07.CAN będzie pasował do każdego systemu M400.
DP C07.CAN to segmentowy wyświetlacz LCD przeznaczony do systemów 36, 43 i 48 V. Oferuje tryb 0 bez aktywnego wspomagania oraz pięć poziomów wsparcia 1–5. Pokazuje prędkość, dystans, stan baterii i kody błędów, a ponadto obsługuje automatyczne sterowanie oświetleniem oraz funkcję prowadzenia roweru. Nie ma portu USB ani zegara.
Przy wymianie wyświetlacza nie wystarczy podobny wygląd ani pasująca wtyczka. Trzeba sprawdzić zgodność protokołu komunikacji, instalacji elektrycznej i konfiguracji całego systemu. Więcej na ten temat znajdziesz w poradniku o wymianie wyświetlacza w rowerze elektrycznym.
Montaż M400 i momenty dokręcania
Instrukcja dealerska BF-DM-C-MM G330-EN z 2019 roku podaje konkretne momenty dokręcania dla M400. Bafang zaznacza też, aby podczas montażu nie używać klucza udarowego.
| Element | Moment dokręcania | Uwagi |
|---|---|---|
| Śruby i nakrętki M6 mocujące silnik do ramy | 18 Nm | Trzy punkty mocowania jednostki |
| Nakrętka mocująca przednią zębatkę | 35 Nm | Instrukcja przewiduje specjalne narzędzie |
| Śruby korb M8 | 35–40 Nm | Dotyczy montażu ramion korby |
| Czujnik prędkości i magnes | 1,5–2 Nm | Magnes ma przechodzić 10–20 mm od czujnika |
Instrukcja zwraca także uwagę, aby podczas montażu nie zgniatać przewodów. Złącza są dopasowane do odpowiednich elementów systemu i nie należy wciskać ich na siłę.
Diagnostyka i kody błędów Bafang M400
Kod błędu wskazuje, w której części systemu wykryto problem, ale sam w sobie nie mówi jeszcze, który element trzeba wymienić. Dlatego lepiej przechodzić diagnostykę krok po kroku, zamiast od razu kupować nowy kontroler, czujnik lub wyświetlacz.
| Kod | Znaczenie | Co zaleca Bafang |
|---|---|---|
| 07 | Zabezpieczenie nadnapięciowe | Odczyt napięcia przez BESST i aktualizacja kontrolera. Jeżeli system nadal nie wraca do normalnej pracy, procedura Bafanga przewiduje wymianę baterii. |
| 10 | Zbyt wysoka temperatura wewnątrz silnika | Wyłączyć system i pozwolić napędowi ostygnąć. Jeżeli błąd nie znika po ostygnięciu, potrzebna jest dalsza diagnostyka serwisowa. |
| 21 | Błąd czujnika prędkości | Ponowne uruchomienie systemu, kontrola ustawienia magnesu, szczeliny 10–20 mm oraz przewodu i złącza czujnika. |
| 30 | Błąd komunikacji | Kontrola złączy i przewodów, następnie diagnostyka BESST. Kolejne kroki obejmują sprawdzenie wyświetlacza i wiązki EB-BUS. |
Błąd 21 – zacznij od magnesu i czujnika prędkości
Najpierw Bafang zaleca ponownie uruchomić system. Jeżeli kod pojawia się ponownie, trzeba sprawdzić położenie magnesu względem czujnika. Dokumentacja M400 oraz instrukcja dotycząca błędu 21 podają szczelinę 10–20 mm i wymagają ustawienia magnesu naprzeciwko czujnika.
Następnie sprawdza się przewód i złącze: czy nie są luźne, zabrudzone lub skorodowane oraz czy piny i izolacja nie są uszkodzone. Dopiero później przechodzi się do dalszej diagnostyki.
Jeśli rower przestaje pokazywać prędkość, pomocna będzie również osobna instrukcja co sprawdzić, gdy rower elektryczny nie pokazuje prędkości.
Błąd 30 – problem z komunikacją
Przy kodzie 30 diagnostyka zaczyna się od złączy i przewodów. Bafang każe zwrócić uwagę m.in. na luźne połączenia, skorodowane, wygięte lub złamane piny, zabrudzenia, uszkodzoną izolację i obudowę złącza.
Jeżeli połączenia są prawidłowe, kolejnym etapem jest diagnostyka BESST. Później można wykonać test z innym, zgodnym wyświetlaczem, a następnie sprawdzić wiązkę EB-BUS. Jeśli błąd nadal występuje, dokumentacja zaleca ponowne przejście procedury lub kontakt z Bafang.
Nie ma więc podstaw, aby każdy błąd 30 od razu przypisywać kontrolerowi albo wyświetlaczowi. Najpierw trzeba ustalić, w którym miejscu zanika komunikacja.
Błędy 07 i 10 – kiedy potrzebny jest serwis
Kod 07 oznacza zadziałanie zabezpieczenia nadnapięciowego. Bafang przewiduje odczyt napięcia przez BESST, aktualizację kontrolera, a jeśli problem nadal występuje – wymianę baterii. Nie należy wtedy podłączać na próbę baterii ani kontrolera o innym napięciu.
Kod 10 oznacza, że temperatura wewnątrz silnika przekroczyła bezpieczny poziom. Bafang zaleca wyłączyć system i poczekać, aż napęd ostygnie. Nie podaje jednego, uniwersalnego czasu chłodzenia. Jeżeli błąd nie znika po ostygnięciu albo regularnie wraca, napęd wymaga diagnostyki serwisowej.
Szersze omówienie typowych usterek znajdziesz w artykule co najczęściej psuje się w rowerze elektrycznym.
Konserwacja, mycie i odporność na wodę
IPX5 czy IP65?
Aktualna karta techniczna MM G330.250.C podaje IPX5. Instrukcja M400 z 2019 roku podawała natomiast IP65 dla wariantów 250 i 350 W.
W oznaczeniu IPX5 litera „X” oznacza, że w tej deklaracji nie podano klasy ochrony przed ciałami stałymi. Cyfra 5 dotyczy natomiast ochrony przed strugami wody w warunkach określonych przez normę. W IP65 pierwsza cyfra 6 oznacza dodatkowo ochronę przed pyłem. Sama różnica między dokumentami nie pozwala jednak stwierdzić, czy i kiedy Bafang zmieniał konstrukcję uszczelnień M400.
Jak czyścić i przechowywać M400
Instrukcja Bafanga zaleca unikanie zanurzania komponentów oraz mycia strumieniem pod wysokim ciśnieniem. Producent odradza też stosowanie rozcieńczalników i innych rozpuszczalników, które mogą uszkodzić powierzchnię elementów.
Przy dłuższym przechowywaniu instrukcja silnika zaleca wyłączyć baterię i nie trzymać roweru w pobliżu źródeł ciepła. Poziom naładowania baterii należy dobrać zgodnie z instrukcją konkretnego akumulatora – dokumentacja samego silnika nie określa właściwego poziomu naładowania na zimę.
Praktyczne zasady czyszczenia, kontroli elektroniki i codziennej obsługi opisaliśmy szerzej w poradniku jak dbać o rower elektryczny oraz w tekście o przechowywaniu roweru elektrycznego zimą.
Bafang M400 – zalety, ograniczenia i praktyczna ocena
Bafang nie publikuje statystyk awaryjności M400, które pozwalałyby uczciwie nazwać ten model wyjątkowo bezawaryjnym albo szczególnie problematycznym. W przypadku używanego roweru znacznie ważniejszy jest stan konkretnego egzemplarza, historia serwisowa i kondycja całego systemu.
Co przemawia za M400
- Maksymalnie 80 Nm – nadal dobry wynik jak na silnik przeznaczony przede wszystkim do miasta i turystyki.
- Czujnik kadencji i momentu obrotowego – pozwala lepiej dopasować wspomaganie do wysiłku rowerzysty.
- Wersje 36, 43 i 48 V – wszystkie trzy napięcia występują w karcie MM G330.250.C.
- Dostępna dokumentacja serwisowa – Bafang nadal udostępnia kartę M400, instrukcje i procedury dotyczące kodów błędów.
Na co trzeba uważać
- Masa 3,9 kg – nowsze silniki Bafanga o podobnym zastosowaniu potrafią być lżejsze.
- Różne wersje – starsza dokumentacja obejmuje 250 W, 350 W oraz odmiany C i CCB.
- Kompatybilność elektroniki – opis „do M400” w sklepie nie daje pewności, że część będzie pasowała.
- Zastosowanie – M400 powstał przede wszystkim do rowerów miejskich i trekkingowych, a nie do sportowej jazdy wyczynowej.
- Wiek używanego roweru – w kilkuletnim egzemplarzu trzeba ocenić nie tylko silnik, lecz także baterię, okablowanie i mechaniczny napęd roweru.
Bafang M400 a M420 i M410
Pod względem osiągów M400 nadal wypada całkiem dobrze na tle nowszych jednostek. M420 ma 250 W, maksymalnie 80 Nm i waży 3,6 kg. Dla MM G333.250.C M410 Bafang podaje 250 W, 95 Nm i masę 3,3 kg.
| Parametr | M400 | M420 | M410 |
|---|---|---|---|
| Moc znamionowa | 250 W | 250 W | 250 W |
| Maks. moment obrotowy | 80 Nm | 80 Nm | 95 Nm |
| Masa | 3,9 kg | 3,6 kg | 3,3 kg |
| Napięcie w aktualnej karcie | 36 / 43 / 48 V | 36 / 43 / 48 V | 36 V |
| Standard osi | JIS | BAFANG | JIS |
Podobne parametry nie oznaczają jednak, że silniki są zamienne. Różnią się m.in. wymiarami i standardem osi, a zgodność zależy również od mocowania, elektroniki i konfiguracji przygotowanej przez producenta roweru.
Więcej o nowszym modelu przeczytasz w artykule Bafang M420 – dane techniczne, opinie i awarie.
Czy warto kupić używany rower z Bafang M400?
Sam M400 nie jest powodem, aby odrzucić używany rower. Ważniejsze jest to, czy konkretny egzemplarz działa prawidłowo i w jakim stanie znajduje się cały system.
- Sprawdź tabliczkę znamionową – zapisz pełny kod jednostki oraz napięcie systemu.
- Przetestuj poziomy wspomagania – reakcja powinna być płynna i powtarzalna, bez przypadkowego zanikania napędu.
- Sprawdź wskazanie prędkości – brak odczytu lub kod 21 może kierować uwagę na czujnik prędkości i jego połączenie.
- Sprawdź korby i mocowanie silnika – nie powinno być wyczuwalnych luzów ani niepokojących dźwięków.
- Zapisz ewentualne kody błędów i zapytaj sprzedawcę o historię napraw.
- Oceń baterię osobno – jej kondycja ma duży wpływ na zasięg i opłacalność zakupu całego roweru.
Przed zakupem warto sprawdzić również, jak rozpoznać zużytą baterię w rowerze elektrycznym.
Podsumowanie
Bafang M400 nadal może być dobrym napędem w rowerze miejskim lub trekkingowym, jeśli konkretny egzemplarz jest sprawny i dobrze utrzymany. Maksymalne 80 Nm i czujnik momentu obrotowego nadal wypadają dobrze, choć masa 3,9 kg pokazuje, że nie jest to już najnowsza konstrukcja.
Najważniejsza jest prawidłowa identyfikacja wersji. Przed zakupem części lub używanego roweru sprawdź pełny kod jednostki, konfigurację elektryczną, działanie czujników i stan baterii. Sam wiek M400 nie jest powodem, aby z takiego roweru rezygnować.
Najczęściej zadawane pytania
Jaki moment obrotowy ma Bafang M400?
Dla MM G330.250.C Bafang podaje maksymalny moment obrotowy 80 Nm.
Czy Bafang M400 ma 250 W czy 350 W?
Aktualna karta OEM opisuje MM G330.250.C o mocy 250 W. Oficjalna instrukcja z 2019 roku obejmuje jednak również MM G330.350.C oraz wersje CCB. Przy starszym egzemplarzu trzeba więc sprawdzić oznaczenie na konkretnym silniku.
Co oznacza litera C w MM G330.250.C?
Według oficjalnego systemu oznaczeń Bafanga litera „C” w tym miejscu oznacza komunikację CAN. Końcówka „CB” oznacza natomiast wersję z hamulcem torpedo.
Co oznacza błąd 21 w Bafang M400?
Kod 21 oznacza błąd czujnika prędkości. Bafang zaleca ponowne uruchomienie systemu, a następnie sprawdzenie magnesu, szczeliny 10–20 mm, przewodu i złącza czujnika. Jeżeli problem nie znika, potrzebna jest dalsza diagnostyka.
Czy Bafang M400 można myć myjką ciśnieniową?
Nie należy tego robić. Instrukcja M400 zaleca unikanie strumieni wody pod wysokim ciśnieniem i zanurzania komponentów, niezależnie od tego, czy w dokumentacji konkretnej wersji pojawia się oznaczenie IPX5, czy IP65.
Czy Bafang M400 jest gorszy od M420?
Nie pod każdym względem. Oba modele mają 250 W i maksymalnie 80 Nm, ale M420 waży 3,6 kg zamiast 3,9 kg i korzysta z innego standardu osi. Nie jest więc prostym zamiennikiem M400.
Czy warto kupić używany rower z Bafang M400?
Może to być rozsądny zakup, jeśli silnik działa prawidłowo, rower nie zgłasza powtarzających się błędów, mocowanie i korby nie mają niepokojących luzów, a bateria jest w dobrym stanie. Przed zakupem warto ustalić dokładną wersję jednostki oraz historię napraw.
Źródła i materiały referencyjne
- Bafang – karta M400 MM G330.250.C.
- Bafang – User Manual for M400, BF-UM-C-MM G330-EN, October 2019.
- Bafang – Product Identification, oznaczenia silników i komunikacji CAN.
- BF-DM-C-MM G330-EN – kopia instrukcji dealerskiej Bafang M400.
- Bafang – procedura diagnostyczna błędu 07.
- Bafang – procedura diagnostyczna błędu 10.
- Bafang – procedura diagnostyczna błędu 21.
- Bafang – procedura diagnostyczna błędu 30.
- Bafang – karta wyświetlacza DP C07.CAN.
- Bafang – katalog OEM 2021.
- Bafang – BESST Pro i informacje o kompatybilności.
- Bafang – karta M420 MM G332.250.C/CCB.
- Bafang – karta M410 MM G333.250.C.
- Prawo o ruchu drogowym – art. 2 pkt 47, definicja roweru.
