Korozja styków baterii w rowerze elektrycznym – objawy i czyszczenie

Reklama

Dlaczego styki baterii korodują?

Złącze baterii przekazuje zasilanie do napędu, a jednocześnie pracuje w trudnych warunkach. Jest narażone na wodę, błoto, kurz, sól drogową, zmiany temperatury i drgania. Gdy do powierzchni styku dostaną się wilgoć lub zanieczyszczenia, metal może stopniowo się utleniać.

Produkty korozji i zabrudzenia pogarszają jakość połączenia. Gdy rezystancja styku rośnie, przy większym obciążeniu może pojawiać się dodatkowy spadek napięcia i miejscowe nagrzewanie. W praktyce użytkownik może wtedy zauważyć chwilowe wyłączanie wspomagania, reset systemu albo problemy z uruchomieniem napędu.

Do problemu może dojść także bez wyraźnego zawilgocenia. W złączach narażonych na drgania występuje tzw. korozja tarciowa (fretting corrosion). Bardzo małe ruchy współpracujących powierzchni mogą stopniowo uszkadzać warstwę ochronną styków i sprzyjać powstawaniu produktów utleniania.

Objawy korozji styków baterii

Korozja złącza nie daje jednego charakterystycznego objawu. Podobne problemy mogą powodować luźne mocowanie baterii, uszkodzona wiązka, zużyte ogniwa, BMS albo sterownik. Styki warto jednak sprawdzić szczególnie wtedy, gdy kłopoty zaczęły się po jeździe w deszczu, kontakcie z solą drogową lub dłuższym przechowywaniu roweru.

Zaniki wspomagania pod obciążeniem

Rower działa poprawnie na postoju lub przy spokojnej jeździe, ale podczas mocniejszego przyspieszania albo podjazdu nagle traci wspomaganie. Jedną z możliwych przyczyn jest pogorszony styk, na którym przy większym obciążeniu rośnie spadek napięcia. Sam ten objaw nie wystarcza jednak do rozpoznania korozji.

Resetowanie wyświetlacza lub brak uruchomienia systemu

Jeżeli zasilanie jest chwilowo przerywane, wyświetlacz może gasnąć albo system może nie uruchamiać się mimo naładowanej baterii. W takim przypadku warto skontrolować zarówno styki baterii, jak i jej prawidłowe osadzenie w uchwycie. Więcej o pracy układu zabezpieczającego znajdziesz w poradniku o BMS-ie w rowerze elektrycznym.

Wcześniejsze odcięcie zasilania może wyglądać jak spadek zasięgu

Pogorszony kontakt może powodować większy spadek napięcia pod obciążeniem i wcześniejsze odcięcie wspomagania, przez co użytkownik ma wrażenie, że bateria „kończy się” szybciej. Sam spadek zasięgu nie jest jednak dowodem na korozję. Jeżeli rower przejeżdża wyraźnie mniej kilometrów niż wcześniej, trzeba również brać pod uwagę zużycie akumulatora, temperaturę, ciśnienie w oponach i warunki jazdy.

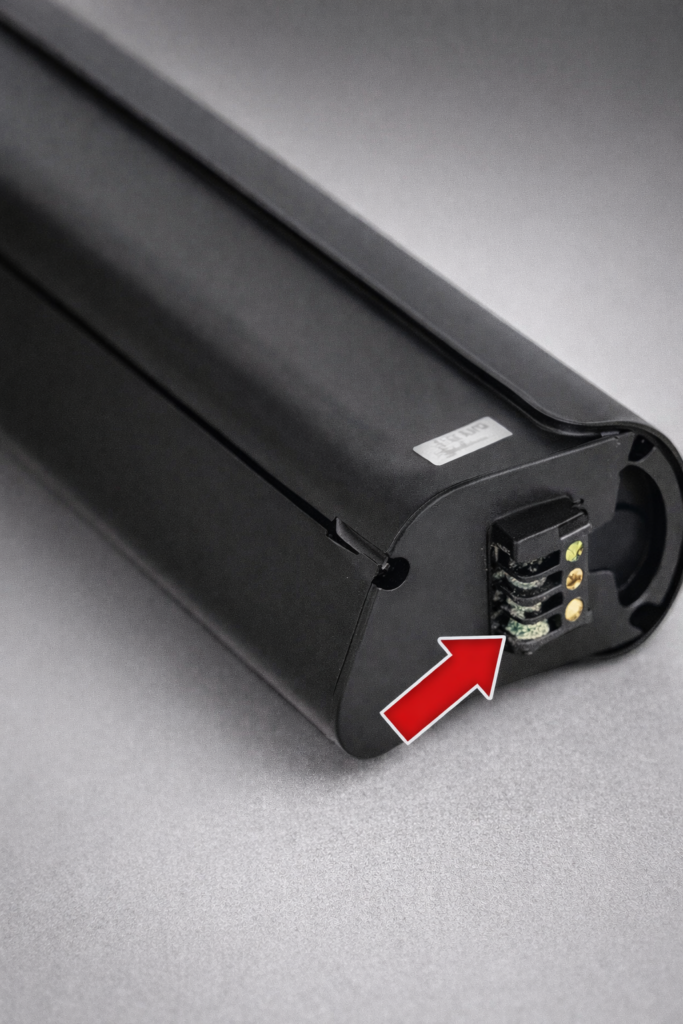

Widoczny nalot, przebarwienia lub ślady przegrzania

• Zielony lub niebieskozielony nalot może wskazywać na produkty korozji elementów zawierających miedź.
• Ciemne przebarwienie może być skutkiem utleniania, zabrudzenia albo przegrzania powierzchni styku.
• Biały osad nie pozwala sam w sobie rozpoznać konkretnego rodzaju korozji; może pochodzić także z soli lub innych zanieczyszczeń.
• Przypalenie, stopiony plastik lub nadtopiona obudowa są sygnałem alarmowym i wymagają oceny serwisowej.

Jak wyczyścić styki baterii w rowerze elektrycznym?

Nie ma jednej metody czyszczenia odpowiedniej dla każdego roweru elektrycznego. Konstrukcje złączy i zalecenia producentów różnią się, dlatego przed użyciem preparatu lub smaru sprawdź instrukcję swojego systemu.

⚠️ Najpierw bezpieczeństwo

Wyłącz system i odłącz wyjmowaną baterię zgodnie z instrukcją roweru. Jeśli akumulator jest zintegrowany i producent nie przewiduje jego demontażu przez użytkownika, nie próbuj wyjmować go samodzielnie.

Nie wkładaj metalowych narzędzi między piny, nie zwieraj styków i nie wykonuj pomiarów na odsłoniętych zaciskach baterii bez odpowiedniego doświadczenia. Jeśli złącze jest przypalone, nadtopione, wyraźnie luźne lub mocno skorodowane, zakończ samodzielne próby i oddaj rower do serwisu.

Reklama

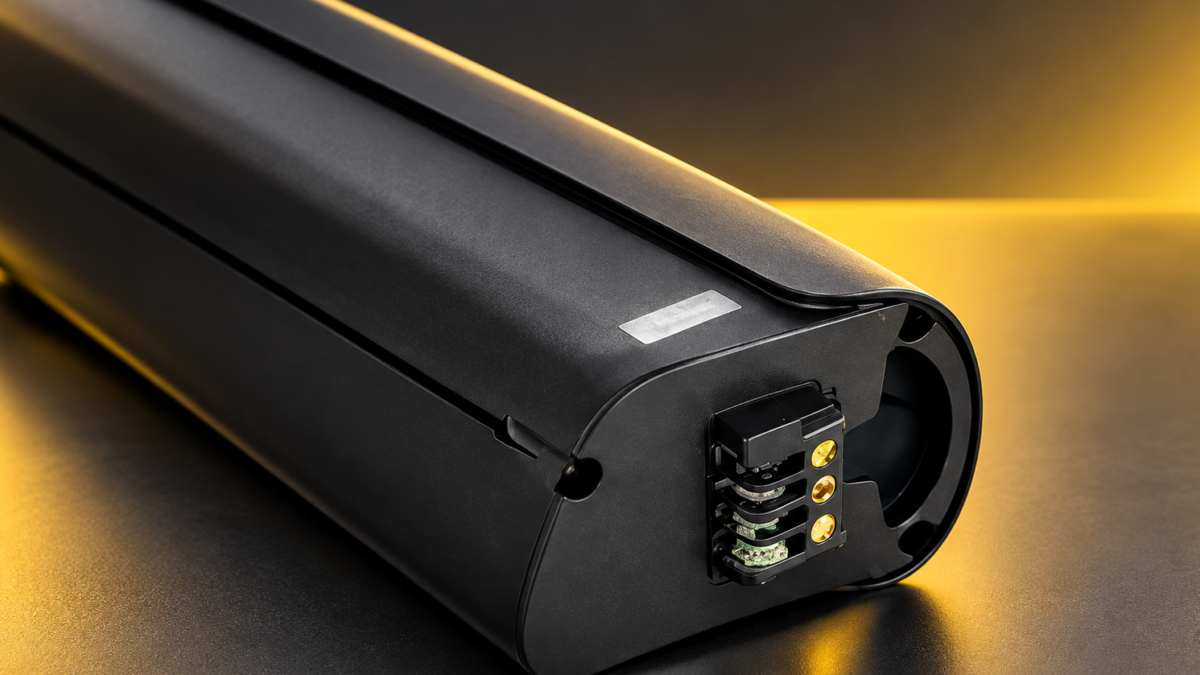

Krok 1. Obejrzyj obie strony złącza

Sprawdź styki na baterii oraz odpowiadające im styki w uchwycie lub ramie. Zwróć uwagę na wilgoć, zabrudzenia, osad i ślady przegrzania. Sprawdź też, czy piny nie są wygięte lub luźne. Jeżeli problem pojawia się po poruszeniu baterią, przyczyną może być również zużyte albo niedokładnie trzymające mocowanie.

Krok 2. Zacznij od najmniej agresywnej metody

Jeżeli producent zaleca suchą ściereczkę albo określony preparat, zacznij właśnie od tej metody. Nie używaj papieru ściernego, szczotki drucianej, igły, noża ani gumki do ścierania na powierzchni styków. Powłoki ochronne mogą być bardzo cienkie, a ich uszkodzenie może pogorszyć trwałość złącza.

Krok 3. Preparat do styków tylko wtedy, gdy jest dopuszczalny

Specjalistyczny preparat do czyszczenia styków może usuwać tłuszcz, kurz i część osadów. Zanim go użyjesz, sprawdź jednak zalecenia producenta roweru lub systemu. WD-40 Specialist Contact Cleaner i CRC QD Electronic Cleaner szybko odparowują i nie pozostawiają osadu, ale to nie znaczy, że są zalecane do każdego złącza w e-bike’u.

KONTAKT 60 działa inaczej: producent opisuje go jako środek rozpuszczający tlenki. Po jego użyciu zaleca przepłukanie powierzchni preparatem KONTAKT WL. Jeżeli wymaga tego zastosowanie i pozwala na to producent urządzenia, kolejnym etapem może być zabezpieczenie preparatem KONTAKT 61. KONTAKT 60 nie jest więc typowym bezresztkowym sprayem, który po prostu pozostawia się na złączu.

Krok 4. Pozostaw złącze do całkowitego wyschnięcia

Po czyszczeniu nie montuj baterii, dopóki złącze nie jest suche i wolne od luźnych zanieczyszczeń. Jeżeli używałeś preparatu, odczekaj czas odparowania podany przez jego producenta.

Krok 5. Zabezpieczenie tylko zgodnie z instrukcją systemu

Nie smaruj styków „na zapas”. Bosch w zaleceniach dotyczących pielęgnacji baterii dopuszcza okazjonalne lekkie smarowanie styków wazeliną techniczną, ale w innych systemach zasady mogą być inne. Jeżeli producent nie przewiduje takiego zabezpieczenia albo nie masz pewności, pozostaw złącze czyste i suche.

Krok 6. Sprawdź działanie bez forsowania roweru

Po ponownym zamontowaniu baterii sprawdź, czy system uruchamia się stabilnie i czy nie pojawiają się błędy. Jeżeli wcześniej występowały zaniki zasilania, wykonaj krótką jazdę kontrolną w bezpiecznym miejscu, z dala od intensywnego ruchu. Jeśli problem wraca, kolejne czyszczenie zwykle nie rozwiąże przyczyny – trzeba sprawdzić także mocowanie baterii, wiązkę i sam akumulator.

Bosch, Shimano i preparaty do styków – ważne różnice

Czy warto diagnozować styki multimetrem?

W domowych warunkach zwykle nie ma takiej potrzeby. Pomiar napięcia baterii bez obciążenia najczęściej nie pokaże, czy problemem jest zbyt duża rezystancja styku. Usterka może ujawniać się dopiero podczas przyspieszania lub podjazdu, gdy napęd pobiera większy prąd.

Pomiar spadku napięcia na złączu pod obciążeniem jest użyteczny w diagnostyce serwisowej, ale wymaga bezpiecznego dostępu do punktów pomiarowych i pracy przy aktywnym obwodzie. Osoba początkująca nie powinna wykonywać go bez dokumentacji danego systemu. Przypadkowe zwarcie sondą na zaciskach baterii trakcyjnej może spowodować przepływ bardzo dużego prądu, iskrzenie oraz uszkodzenie złącza, elektroniki lub przyrządu pomiarowego.

Tryb ciągłości również ma ograniczoną wartość: może wykazać całkowitą przerwę w odłączonej wiązce, ale nie musi ujawnić połączenia, które działa przy małym prądzie, a zawodzi pod obciążeniem. Jeżeli wizualnie złącze wygląda dobrze, a zaniki zasilania pozostają, rozsądniejsza jest diagnostyka serwisowa.

Reklama

Kiedy nie czyścić samodzielnie?

• gdy plastik wokół pinu jest stopiony lub zdeformowany;
• gdy pin jest luźny, cofnięty, pęknięty albo wygięty;
• gdy przy normalnym montażu baterii pojawia się wyraźne lub powtarzalne iskrzenie;
• gdy złącze wyraźnie się nagrzewa;
• gdy po delikatnym czyszczeniu zgodnym z instrukcją objawy wracają;
• gdy korozja jest rozległa albo obejmuje przewody i elementy wewnątrz obudowy.

Jeżeli złącze jest mechanicznie uszkodzone, samo usunięcie osadu nie przywróci prawidłowego docisku ani uszkodzonej warstwy ochronnej styków. W takiej sytuacji konieczna może być wymiana złącza, uchwytu baterii lub fragmentu wiązki.

Jeśli złącze wygląda dobrze, a objawy nadal występują, trzeba brać pod uwagę również uszkodzenie przewodów, mocowania baterii, BMS-u albo samych ogniw. Pomocny może być poradnik o tym, jak rozpoznać zużytą baterię w rowerze elektrycznym.

A co z gniazdem ładowania?

Gniazdo ładowania również może zostać zabrudzone lub zawilgocone, ale jego konstrukcja różni się między systemami. Najbezpieczniej usuwać tylko widoczne zewnętrzne zabrudzenia metodą przewidzianą przez producenta. Przykładowo Shimano zaleca, aby nie wkładać ani nie wyjmować mokrej wtyczki oraz aby przed ładowaniem upewnić się, że na gnieździe i wtyku nie ma wody. Nie zalewaj gniazda preparatem tylko dlatego, że jest trudno dostępne.

Jeśli ładowanie przerywa, styki są przypalone albo pojawia się wyraźne iskrzenie, gniazdo i instalację powinien sprawdzić serwis. Więcej zasad dotyczących samego procesu ładowania znajdziesz w poradniku o bezpiecznym ładowaniu roweru elektrycznego w domu.

Jak zapobiegać korozji styków baterii?

• Po jeździe w deszczu lub po zasolonej nawierzchni usuń z zewnątrz wilgoć i zabrudzenia w sposób bezpieczny dla danego systemu. Nie kieruj strumienia wody bezpośrednio w złącze.
• Nie montuj mokrej baterii do mokrego lub zabrudzonego uchwytu. Daj obu elementom wyschnąć.
• Dbaj o prawidłowe osadzenie baterii. Luz sprzyja mikroruchom i może pogarszać pracę złącza.
• Stosuj fabryczne osłony i zaślepki, jeśli przewiduje je producent.
• Przed dłuższym przechowywaniem sprawdź, czy złącza są czyste i suche. Więcej informacji znajdziesz w poradniku o przechowywaniu roweru elektrycznego zimą.
• Nie smaruj styków „na zapas” według stałego harmonogramu. Jeżeli producent podaje konkretną procedurę, trzymaj się właśnie jej.

Korozja styków baterii to tylko jeden z rodzajów korozji spotykanych w rowerze. Warto też kontrolować śruby, elementy napędu, stalowe powierzchnie i inne części narażone na wodę oraz sól. Szerzej opisujemy to w poradniku o korozji i rdzy w rowerze.

Najczęstsze błędy przy czyszczeniu styków

Podsumowanie

Korozja styków baterii może powodować zaniki zasilania i problemy z uruchomieniem roweru, ale takie objawy nie przesądzają o przyczynie. Zacznij od obejrzenia złącza i sprawdzenia, czy bateria jest prawidłowo osadzona. Jeśli styki wymagają czyszczenia, zastosuj metodę odpowiednią dla danego systemu.

Jeżeli widać przypalenie, deformację pinów lub nadtopienie plastiku albo mimo czyszczenia zaniki zasilania wracają, dalsze eksperymentowanie z preparatami nie ma sensu. Wtedy potrzebna jest diagnostyka serwisowa.

Źródła i materiały referencyjne

• Bosch eBike – Battery care and maintenance – czyszczenie baterii, osuszanie obszaru złącza i dopuszczenie wazeliny technicznej.
• Shimano STEPS – User’s Manual UM-72F0B – zalecenie przetarcia zabrudzonych terminali suchą szmatką w diagnostyce problemów z ładowaniem.
• KONTAKT CHEMIE – KONTAKT 60 – środek do rozpuszczania tlenków.
• KONTAKT CHEMIE – KONTAKT WL – płukanie pozostałości po KONTAKT 60.
• KONTAKT CHEMIE – KONTAKT 61 – ochrona i smarowanie oczyszczonych kontaktów.
• WD-40 Specialist Contact Cleaner – szybko odparowujący preparat do czyszczenia elementów elektrycznych, który nie pozostawia osadu.
• WD-40 – FAQ o Multi-Use Product – potwierdzenie, że klasyczny WD-40 nie jest preparatem do czyszczenia styków i pozostawia ochronną warstwę smarną.
• CRC QD Electronic Cleaner – szybkoschnący preparat do elektroniki i złączy, pozostawiający powierzchnię bez osadu.
• Samtec – The Pain of Fretting Corrosion – opis mikroruchów, zużycia powłoki i wzrostu rezystancji wskutek korozji tarciowej.
